Özellíkler
Típler

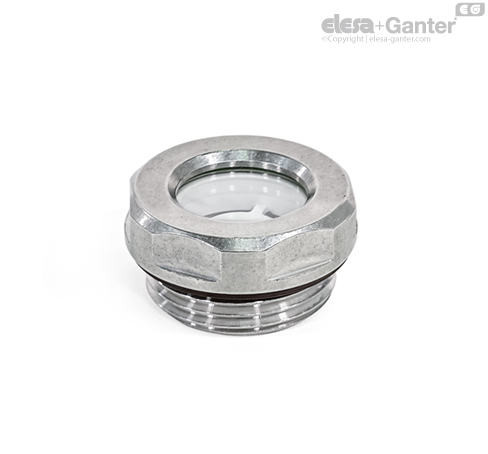

- Tip AK: Plastik kontrast ekranlı
- Tip AN: Paslanmaz çelik kontrast ekranlı
Gövde
Paslanmaz Çelik AISI 316L
Kontrol camı
Güvenlik camı (ESG)
- Tip AK: Teknopolimer (Polisülfon)
- Tip AN: Paslanmaz Çelik AISI 316L
Tutma halkası (Tip B)
Paslanmaz çelik, paslanmayan, 316Ti
Contalar
kauçuk FPM (Viton®)
Contanın siyah olmayan kaplaması sayesinde tanıma
180 °C sıcaklıklara kadar dirençli
BÍLGÍ
Paslanmaz çelik yağ kontrol camı GN 743.10’da bulunan çizilmez, sağlam cam, kenarlardan bir O-halkayla mühürlenmiştir. Mühürleme etkisi, eksenel basınçtan bağımsızdır. Kontrol camları, kullanılan malzemeler sayesinde özellikle agresif ortamlarda da kullanılabilir.
Gömme altıgenli yağ seviyesi kontrol camlarının dış çapı, DIN 3852'ye göre boru bağlantıları için montaj deliklerine uymak üzere seçilmiştir.
Dış conta, bir radyal girinti içinde gömülüdür. Ayrıca bu oluk, contanın kontrol camı sıkıldığında dışarı çıkmasını engeller.
GN 743.10 paslanmaz çelik yağ seviyesi kontrol camları basınçlı tanklarda kullanılabilir. Maksimum basınca ilişkin testler mevcuttur.
Montaj talimatları:
4 mm'den daha az kalınlıkta duvarlara montaj için lütfen bir montaj somunu kullanın GN 7430
