ÖZELLİKLER
Tipler

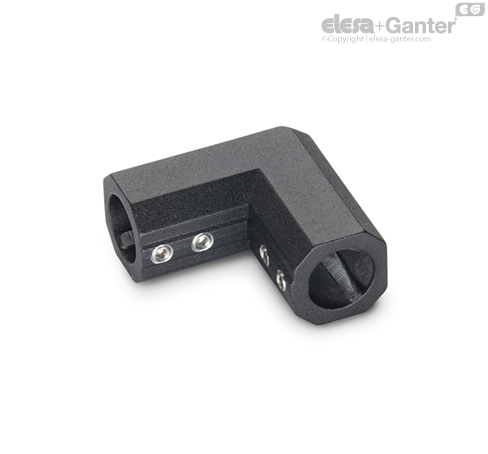

- Tip W: Açısal dişliler için yuva
- Tip T: T dişliler için yuvalar
plastik kaplama
siyah, RAL 9005, dokulu kaplama SW
Baskı vidaları
Paslanmaz Çelik
BİLGİ
Açısal / T dişlileri için GN 298 yuvalar, eğimli dişli çarklar GN 297 ve doğrusal aktüatörler / aktarma birimleri ile birlikte kullanılır. Açısal / T-dişlileri doğrusal aktüatör veya aktarma biriminin 90°'lik dönüş hareketini saptırmak için tasarlanmıştır.
Daha ayrıntılı kullanım talimatları ve özellikler her teslimatta temin edilir.

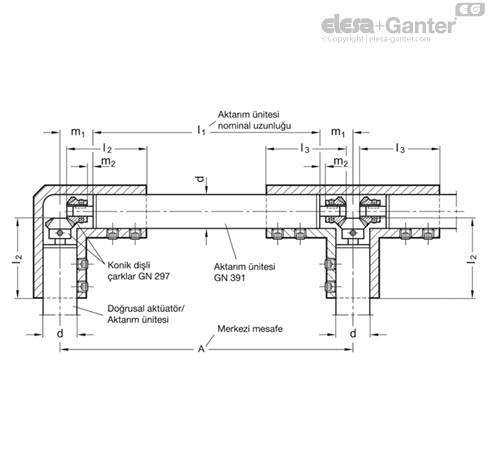

Doğrusal aktüatörlerin montajı
Doğrusal aktüatörlerin ve aktarım ünitelerinin, GN 298 yuvalardaki konik dişli çarklar ile montajı.
| d Ø Doğrusal aktüatör / aktarım ünitesi | l2 | l3 | m1 | m2 | Konik dişli çarklar | Yuva | Transfer ünitesinin uzunluğu GN 391: l1 = A - 2 x m1 |
| 18 | 41 | 40 | 20 | 4 | GN 297-17,5-K6 | GN 298-28-B18-W/T-SW |
| 30 | 58 | 57 | 26 | 1 | GN 297-26-K8 | GN 298-40-B30-W/T-SW |
| 40 | 75.5 | 73.5 | 32 | 1 | GN 297-35-K12 | GN 298-50-B40-W/T-SW |
| 50 | 90.5 | 87.5 | 32 | 1 | GN 297-35-K12 | GN 298-60-B50-W/T-SW |
Uygulama örnekleri
İki paralel sürgülü doğrusal aktüatör GN 291 GN 391 aktarım ünitesi ile bağlanır.
GN 297 konik dişli çarkları ve diğer GN 391 aktarım ünitesini içeren GN 298-W açısal yuvalar, el çarkını sisteme bağlar. El çarkı hareket eden aksa dik açılı bir şekilde yerleştirilmiştir.
GN 146.1 iki flanşlı doğrusal aktüatör konnektörleri paralel olarak hareket eder. Bu nedenle iki adet GN 291 doğrusal aktüatör GN 391 aktarım ünitesi ile bağlanmıştır.
GN 297 konik dişli çarkları ve diğer GN 391 aktarım ünitesini içeren T ve GN 298-T/ W açısal dişli, el çarkını sisteme bağlar. El çarkı hareket eden aksa paralel olarak yerleştirilmiştir.
