ÖZELLİKLER
Tipler
- Tip R1: Sağ el dişli, bir ucu şaft yataklı
- Tip R2*: Sağ el dişli, her iki ucu şaft yataklı
- Tip L1*: Sol el dişli, bir ucu şaft yataklı
- Tip L2*: Sol el dişli, her iki ucu şaft yataklı
* genelde stokta mevcut değildir
Kılavuz borular DIN 2391
Çelik, krom kaplamalı SCR
Uç parçaları / Sürgü / Adaptör plakası
Alüminyum
siyah, RAL 9005, dokulu kaplama
- Sabitleme yüzeyi / montaj yüzeyi
İşlenmiş, düz kaplama
- Konumlandırma kesinliği ±0.2 mm/300 mm hareket
Takip somunu
tunç
DIN 912 soket kapaklı vidalar
Çelik, galvanizli
Altıgen somunlar DIN 985
Çelik, galvanizli
Kendi kendine kilitlenebilir, poliamid halkalı
BİLGİ
GN 492 çift borulu doğrusal aktüatör için yukarıdaki tabloda belirtilen standart mesafe uzunluklarına ek olarak, maksimum mesafe uzunluğu içerisindeki herhangi bir mesafe mümkündür.
Sürgülerin hareketini ve konumlandırılmasını ölçmek adına, dijital konum göstergeleri eklenebilir.

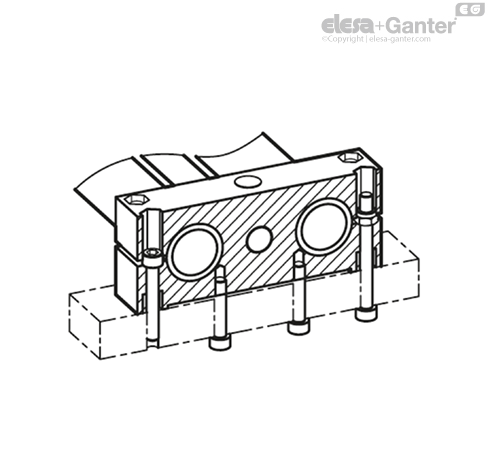

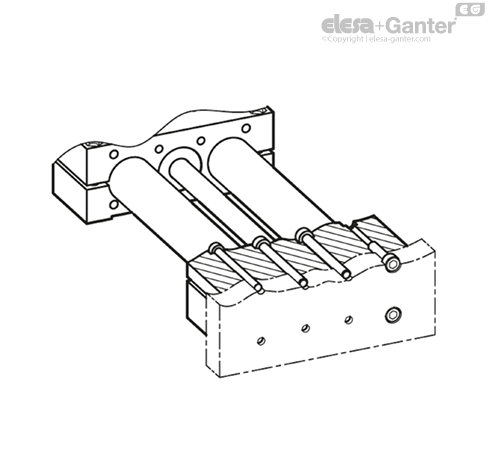

Uç parçaların montaj kolaylıkları
Diş d4 veya delik d5 için vidalar ile yatay şekilde
Dikey
Dış taraftan, d3 dişi için vidalar ile
İç taraftan, d6 deliği için vidalar ile
İç taraftan, d5 / d7 deliği için vidalar ile

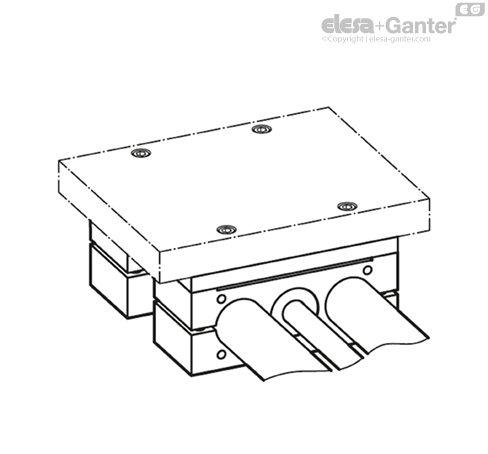

Sürgüdeki montaj kolaylıkları
Diş d8 için vidalar ile monte etmek

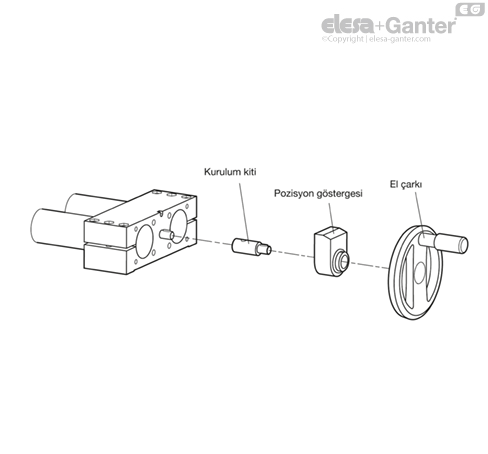

Konum göstergesi ve el çarkının montajı
Kurulum kiti, konum göstergesi ve el çarkı kullanımı

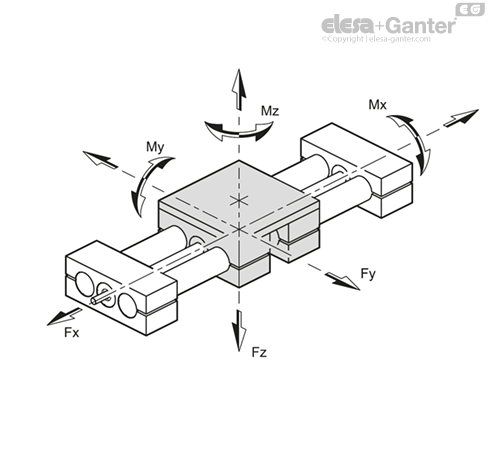

Teknik Tanım / Yük kapasitesi
| d | N içerisinde Fx | N cinsinden Fy | N cinsinden Fz | Nm cinsinden Mx | Nm cinsinden My | Nm cinsinden Mz |
| - | - | l = 500 | l = 1000 | l = 1500 | l = 500 | l = 1000 | l = 1500 | - | - | - |
| 18 | 425 | 290 | 180 | - | 140 | 105 | - | 42 | 50 | 75 |
| 30 | 850 | 1550 | 1300 | 800 | 700 | 550 | 250 | 150 | 150 | 200 |
| 40 | 1100 | 6400 | 3400 | 1900 | 2400 | 750 | 290 | 180 | 210 | 260 |
| 50 | 1900 | 7500 | 5100 | 2700 | 3400 | 850 | 340 | 250 | 350 | 530 |
| 60 | 2700 | 11500 | 9500 | 8200 | 7500 | 3100 | 610 | 550 | 650 | 980 |
Belirlenen güçler Fy ve Fz, kılavuz borunun yaklaşık olarak 0,5 mm kadar eğilmesine neden olur.
Açıklama
Sürgü, yatak tip ikiz kenar dişli bir mil ve bir kılavuz somun tarafından hareket ettirilir. Sürgü, iki paralel krom kaplı borudan geçerek, yüksek yük kapasitesine yol açar ve doğrusal aktüatör tarafından yüksek bükme momentlerinin dengelenmesine olanak verir.
Tip GN 492 için ikinci bir sürgü ve bir adaptör plakası, uygulamalar için seçenekleri çoğaltır.
Bu çift borulu doğrusal aktüatörler elle kullanım (el çarkı) için tasarlanmıştır. Ayrıca uygun yağlama ile, dingil dönüş hızını 250 rpm kadar emebilirler.
Konumlandırma kesinliği 0,2 mm / 300 mm hareket şeklindedir, maksimum ters hareket ise 0,1 mm şeklindedir.
Ayarlama ve konumlandırmayı ölçmek için, dijital konum göstergeleriDD52R/ DD51/ DD52R-E/ DD51-E eklenebilir. Gereken şaft yatağı uzatması kurulum takımlarıyla sağlanırGN 491.1.
Tasarımlar
Çift tüplü doğrusal aktüatörler GN 491/GN 492 sağ veya sol el dişli, tek şaft uçlu veya çift şaft uçlu.
