DD51-E

Elektronik konum göstergeleri

Özellikler ve uygulamalar

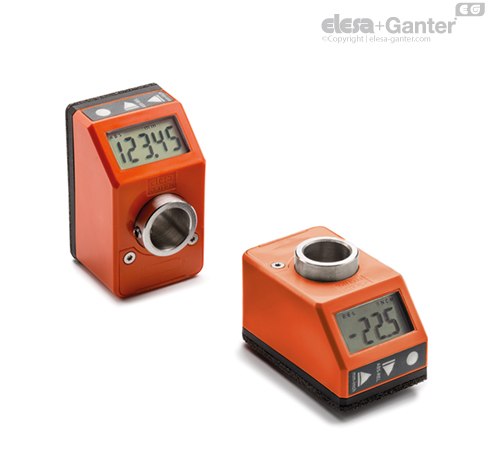

Batarya güç kaynaklı DD51-E konum göstergeleri makine bileşeninin sade veya kademeli konumlandırmasında okuma sağlamak için geçiş yapan milde her konumda kullanılabilir.

8.0 mm yükekliğinde 5 haneli LCD uzaktan ve farklı açılardan mükemmel okunurluk sağlar.

Transparan teknopolimer cam LCD ekranı kaza sonucu oluşan darbelere karşı korur.

Kullanım modunda, 3 işlev düğmesi kullanılarak, kademeli veya sade modu, ölçü birimini (mm, inç veya derece) seçmek, sade sayacı sıfırlamak veya önceden ayarlanan kaynak değerini ve aralık değerini yüklemek mümkündür.

Programlama modunda, 3 işlev düğmesiyle, şaftın bir dönüşünden sonra okumayı, dönüş yönünü, hizalamayı, çözünürlüğü, (görüntülenen ondalık hane sayısını), kaynak değeri ve aralık değerini, maksimum dönüş hızını programlamak ve farklı seçenekler arasından tuşların işlevlerini ayarlamak mümkündür.

Dahili pilin, 3 yıllık bir pil ömrü vardır. Pilin değiştirilmesi gerektiğinde ekranda özel bir sembol görünür. Göstergeyi tahrik şaftından çıkarmaya ve konfigürasyon parametrelerini kaybetmeye gerek olmadan, ön kapağı (Şekil 1) çıkararak pil kolayca değiştirilebilir.

İlave teknik bilgiler Kullanım Talimatlarında yer almaktadır.



(1) Kullanım talimatlarına bakınız

(2) Varsayılan: 600 r.p.m.

600 r.p.m. hıza kadar yüksek dönüş hızları kısa süreler için sağlanır.

Maks. hızın değeri pil ömrünü etkiler.

Pilin ömrü kullanım koşullarına (kurulum, sıcaklık, ...) bağlıdır. Belirtilen değer, >20 °C ve <30 °C sıcaklık koşullarında ve varsayılan kurulumda yapılan bir tahmindir. Ayrıca bu değer, cihazın Elesa fabrikasından çıktığı zamanki durumunu dikkate alır. Uzun depolama süreleri, cihaz kullanılmaya başlandığında pil ömrünün tahmininde her zaman dikkate alınmalıdır.

Montaj talimatları

1. Arkadaki referans pimine uyması için milin merkezine 22 mm mesafede Ø 6x10 mm bir delik açın.
2. Göstergeyi şafta oturtun ve referans piminin deliğe oturduğunu kontrol edin.
3. UNI 5929-85 uyarınca başsız vidayı altıgen soket ve kapak ucu ile sıkarak yatağı şafta kenetleyin.

Talep üzerine aksesuarlar (ayrıca sipariş verilir)

• MDX-51: poliamit bazlı (PA) teknopolimer topuz.
• RB51: AISI 304 paslanmaz çelik  kısaltma manşonları.
• BSA51-E: milli kilit için kalıp döküm çinko alaşım tabanlar, epoksi reçine kaplama, siyah renk, mat kaplama. GN 302.1 kalıp döküm çinko alaşım manivela gövdeli ayarlanabilir kol ve AISI 304 paslanmaz çelik kenetleme parçası. Göstergenin ilgili pimine oturmak için üzerinde Ø 6,1 mm delik bulunur. Kol, sağ ya da sol tarafta konumlandırılır. İki M4 silindirik başlı vida (ürün ile birlikte verilmez) ile makineye sabitlenir.
