GN 40-S/SK
GN 40
Dengeleme ayağı
78711-R,20
78710-R,10
78712-R,50
ellerGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
ellerGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Taban plakası
Çelik, galvanizli, mavi pasifleştirilmiş
Dişli sap
Çelik, galvanizli, mavi pasifleştirilmiş
Altıgen somun ISO 4032
Çelik, galvanizli, mavi pasifleştirilmiş
Kauçuk taban
Klipslenmiş
siyah, TPE (Santoprene®)
≈ 80 Shore A
Kauçuk taban
vulkanize
siyah, NBR (Perbunan®)
70 ± 5 Destek A
GN 40 dengeleme ayakları, çok çeşitli taban plakası ve ayarlanabilir mil versiyonu kombinasyonlarında kullanılabilirler.
Kauçuk altlıklı taban plakası, hassas yüzeyleri korur ve yanal kaymayı azaltır. Ayrıca B0 tipi de iki delik üzerinden montaj yüzeyine sabitlenebilir.
Dengeleme ayakları tamamen monte edilmiş olarak temin edilir ve sökülemez.

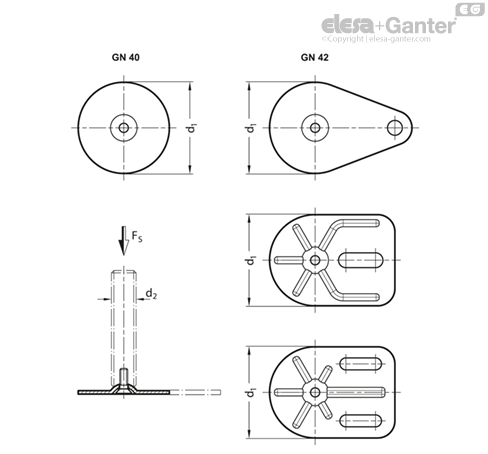

| d1 | - | - | d2 | kN şeklinde statik yük Fs | - | - |
| GN 40 | GN 42 | GN 42 | - | Dişli gövde versiyonları | - | - |
| - | Damla şeklinde | Dikdörtgen şeklinde | - | S / SK | U / UK | X |
| 40 | - | - | M 8 | 7 | - | 7 |
| 40 | - | - | M 10 | 7 | - | 7 |
| 40 | - | - | M 12 | 7 | - | 7 |
| 40 | - | - | M 16 | - | 7 | 7 |
| 50 | 50 | - | M 8 | 8 | - | 8 |
| 50 | 50 | - | M 10 | 8 | - | 8 |
| 50 | 50 | - | M 12 | 8 | - | 8 |
| 50 | 50 | - | M 16 | - | 8 | 8 |
| 60 | 60 | - | M 8 | 8 | - | 8 |
| 60 | 60 | - | M 10 | 10 | - | 10 |
| 60 | 60 | - | M 12 | 10 | - | 10 |
| 60 | 60 | - | M 16 | - | 10 | 10 |
| 80 | 80 | 80 | M 8 | 8 | - | 8 |
| 80 | 80 | 80 | M 10 | 10 | - | 10 |
| 80 | 80 | 80 | M 12 | 12 | - | 12 |
| 80 | 80 | 80 | M 16 | - | 12 | 12 |
| 80 | 80 | 80 | M 20 | - | 16 | 16 |
| 80 | 80 | 80 | M 24 | - | 16 | - |
Tabloda verilen statik yük taşıma kapasitesi, yükün temel plakasına (kauçuk altlık olmadan) dikey olarak uygulandığı test serilerine dayanmaktadır. Tabloda verilen değerler için gerilim azaltma temel plakasında küçük deformasyonlara neden olacaktır.
Genelde uygulamada meydana gelen eğilme ve bükülme gerilimi ayar milinin yük taşıma kapasitesinin azalmasına neden olur ve dikkate alınması gerekir.
Ayrıca, mil gücünün ≥ 500 N/mm2olduğu kabul edilir.
Kuvvet üzerine verilen detaylar, herhangi bir yükümlülük üstlenmeden verilen bağlayıcı olmayan kılavuz değerlerdir. Genel olarak, herhangi bir kalite garantisi sağlamazlar.
Kullanıcı, durumdan duruma ürünün istenilen amaç ve kullanım için uygun olup olmadığını belirlemelidir. Çevresel faktörler, belirtilen değerleri etkileyebilir.
| Dişli gövde versiyonları | ||
| S / SK: Tabanda dış altıgen, d2 konumunda M 8, M 10, M 12 | U / UK: Üstte altıgen soket ve tabanda anahtar ağzı, d2 konumunda M 16, M 20, M 24 | X: d2 konumunda dahili dişli bulunan dış altıgen, M 8, M 10, M 12, M 16, M 20 |
