BİLGİ
GN 33 dengeleme ayağı takılı olarak teslim edilecektir ve çıkarılamaz.

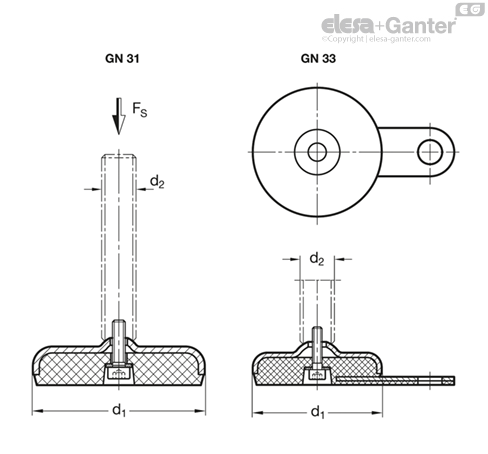

Dengeleme Ayaklarının Yük Derecesi
BİLGİ
Tabloda verilen statik yük taşıma kapasitesi, yükün temel plakasına dikey olarak uygulandığı test serilerine dayanmaktadır. Tabloda verilen değerler için gerilim azaltma temel plakasında küçük deformasyonlara neden olacaktır.
Genelde uygulamada meydana gelen eğilme ve bükülme gerilimi ayar milinin yük taşıma kapasitesinin azalmasına neden olur ve dikkate alınması gerekir.
Ayrıca, mil gücünün ≥ 500 N/mm2olduğu kabul edilir.
Güç hakkında verilen bilgiler yükümlülüğü ve bağlayıcılığı olmayan kılavuz değerlerdir. Genel olarak, herhangi bir kalite garantisi sağlamazlar.
Kullanıcı, durumdan duruma ürünün istenilen amaç ve kullanım için uygun olup olmadığını belirlemelidir. Çevresel faktörler, belirtilen değerleri etkileyebilir.
| d1 | d2 | kN şeklinde statik yük | - | - | - | - |
| - | - | Dişli gövde versiyonları | - | - | - | - |
| - | - | S / SK | T / TK ve U / UK | V / VK | W | X |
| - | - | Kauçuk siyah | Kauçuk siyah | Kauçuk siyah | Kauçuk siyah | Kauçuk siyah |
| 50 | M 8 | 8 | - | - | - | 8 |
| 50 | M 10 | 14 | - | - | - | 13 |
| 50 | M 12 | 20 | - | - | - | 20 |
| 50 | M 16 | - | 28 | - | - | 28 |
| 60 | M 8 | 8 | - | - | - | 8 |
| 60 | M 10 | 14 | - | - | - | 13 |
| 60 | M 12 | 20 | - | - | - | 20 |
| 60 | M 16 | - | 28 | 27 | 27 | 28 |
| 80 | M 8 | 8 | - | - | - | 8 |
| 80 | M 10 | 14 | - | - | - | 13 |
| 80 | M 12 | 19 | - | - | - | 15 |
| 80 | M 16 | - | 19 | 24 | 24 | 19 |
| 80 | M 20 | - | 19 | 24 | 24 | 19 |
| 80 | M 24 | - | 19 | 24 | 24 | - |
| 100 | M 8 | 8 | - | - | - | 8 |
| 100 | M 10 | 14 | - | - | - | 13 |
| 100 | M 12 | 17 | - | - | - | 17 |
| 100 | M 16 | - | 17 | 21 | 21 | 17 |
| 100 | M 20 | - | 17 | 21 | 21 | 17 |
| 100 | M 24 | - | 17 | 21 | 21 | - |
| 120 | M 20 | - | 25 | - | - | 25 |
| 120 | M 24 | - | 25 | - | - | - |
| 120 | M 30 | - | 25 | - | - | - |
