Özellikler
Tip (Taban)
- Tip A1: Çelik, çinko kaplamalı, gömme kauçuk, siyah
- Tip A2: Çelik, çinko kaplamalı, gömme kauçuk, beyaz
- Tip A5: Çelik, plastik kaplamalı, siyah, gömme kauçuk, mat
Versiyon (Vida)
- Versiyon S: somunsuz, tabanda dış altıgen
- Versiyon SK: somunlu, tabanda dış altıgen
- Versiyon U: somunsuz, üstte altıgen soket ve tabanda anahtar ağzı
- Versiyon UK: somunlu, üstte altıgen soket ve tabanda anahtar ağzı

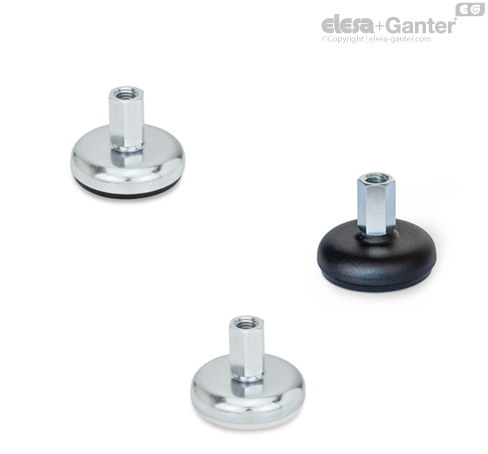

- Versiyon X: Dış altıgen İçten dişli
Taban plakası, çelik metal levha
Tip A1, A2:
Çelik, galvanizli, mavi pasifleştirilmiş
Tip A5:
Çelik, plastik kaplamalı
siyah, RAL 9005
Dişli sap
Çelik, galvanizli, mavi pasifleştirilmiş
Altıgen somun ISO 4032
Çelik, galvanizli, mavi pasifleştirilmiş
Bilgi
GN 30 dengeleme ayakları montajlı olarak gelir ve sökülemez.
Dengeleme Ayaklarının Yük Derecesi
Bilgi
Tabloda verilen statik yük taşıma kapasitesi, yükün temel plakasına dikey olarak uygulandığı test serilerine dayanmaktadır. Tabloda verilen değerler için gerilim azaltma temel plakasında küçük deformasyonlara neden olacaktır.
Genelde uygulamada meydana gelen eğilme ve bükülme gerilimi ayar milinin yük taşıma kapasitesinin azalmasına neden olur ve dikkate alınması gerekir.
Ayrıca, mil gücünün ≥ 500 N/mm2olduğu kabul edilir.
Güç hakkında verilen bilgiler yükümlülüğü ve bağlayıcılığı olmayan kılavuz değerlerdir. Genel olarak, herhangi bir kalite garantisi sağlamazlar.
Kullanıcı, durumdan duruma ürünün istenilen amaç ve kullanım için uygun olup olmadığını belirlemelidir. Çevresel faktörler, belirtilen değerleri etkileyebilir.
| d1 | d2 | kN şeklinde statik yük | - | - | - | - | - |
| - | - | Dişli gövde versiyonları | - | - | - | - | - |
| - | - | S / SK | - | U / UK | - | X | - |
| - | - | Kauçuk siyah | Kauçuk beyaz | Kauçuk siyah | Kauçuk beyaz | Kauçuk siyah | Kauçuk beyaz |
| 50 | M 8 | 8 | 8 | - | - | 8 | 8 |
| 50 | M 10 | 10 | 10 | - | - | 13 | 13 |
| 50 | M 12 | 12 | 12 | - | - | 16 | 13 |
| 50 | M 16 | - | - | 16 | 13 | 16 | 13 |
| 60 | M 8 | 8 | 8 | - | - | 8 | 8 |
| 60 | M 10 | 10 | 10 | - | - | 13 | 13 |
| 60 | M 12 | 12 | 12 | - | - | 16 | 13 |
| 60 | M 16 | - | - | 16 | 13 | 16 | 13 |
| 80 | M 8 | 8 | 8 | - | - | 8 | 8 |
| 80 | M 10 | 10 | 10 | - | - | 12 | 11 |
| 80 | M 12 | 12 | 12 | - | - | 12 | 11 |
| 80 | M 16 | - | - | 12 | 11 | 12 | 11 |
| 80 | M 20 | - | - | 12 | 11 | 12 | 11 |
| 80 | M 24 | - | - | 12 | 11 | - | - |
| 100 | M 8 | 8 | 8 | - | - | 8 | 8 |
| 100 | M 10 | 10 | 10 | - | - | 11 | 10 |
| 100 | M 12 | 11 | 10 | - | - | 11 | 10 |
| 100 | M 16 | - | - | 11 | 10 | 11 | 10 |
| 100 | M 20 | - | - | 11 | 10 | 11 | 10 |
| 100 | M 24 | - | - | 11 | 10 | - | - |
| 120 | M 20 | - | - | 20 | 16 | 20 | 16 |
| 120 | M 24 | - | - | 20 | 16 | - | - |
| 120 | M 30 | - | - | 20 | 16 | - | - |
