Özellikler
Tip (Taban plakası)
- Tip D0: iyi tornalanmış, kauçuk tabanlıksız
- Tip D1: iyi tornalanmış, kauçuk tabanlı, gömme, siyah
Dişli gövde versiyonları
- Versiyon S: somunsuz, tabanda dış altıgen
- Versiyon SK: somunlu, tabanda dış altıgen
- Versiyon T: somunsuz, tabanda anahtar ağzı
- Versiyon TK:somunlu, tabanda anahtar ağzı
Taban plakası
Paslanmaz Çelik AISI 316L
Dişli sap
Paslanmaz Çelik AISI 316L
Altıgen somun ISO 4032
Montaj vidası
Kauçuk altlık
Akrilonitril butadien kauçuk (NBR)
Bilgi
GN 24 dengeleme ayakları sert koşullarda kullanıma özellikle uygundur.
Dengeleme ayakları monte edilmiş olarak temin edilir ve sökülemez.

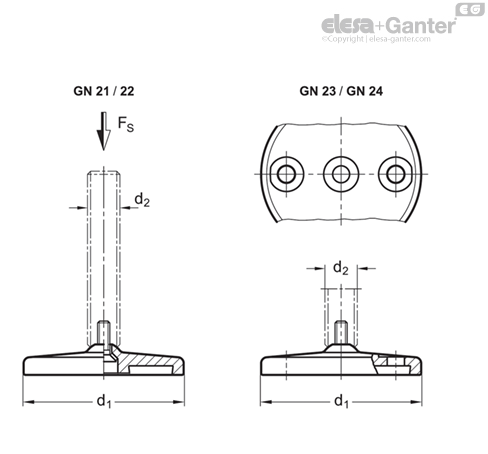

Dengeleme Ayaklarının Yük Derecesi
| d1 | d2 | kN şeklinde statik yük |
| - | - | Dişli gövde versiyonları |
| - | - | S / SK | T / TK ve U / UK | V / VK | W | X |
| 80 | M 8 | 6 | - | - | - | 17 |
| 80 | M 10 | 11 | - | - | - | 17 |
| 80 | M 12 | 16 | - | - | - | 17 |
| 80 | M 16 | - | 17 | 21 | 25 | 17 |
| 80 | M 20 | - | 28 | 35 | 35 | 28 |
| 80 | M 24 | - | 46 | 52 | 52 | - |
| 100 | M 8 | 6 | - | - | - | 17 |
| 100 | M 10 | 11 | - | - | - | 17 |
| 100 | M 12 | 16 | - | - | - | 17 |
| 100 | M 16 | - | 17 | 21 | 25 | 17 |
| 100 | M 20 | - | 28 | 35 | 35 | 28 |
| 100 | M 24 | - | 46 | 52 | 52 | - |
| 120 | M 20 | - | 28 | - | - | 28 |
| 120 | M 24 | - | 46 | - | - | - |
| 120 | M 30 | - | 43 | - | - | - |
M 10 ve daha yüksek bir mil dişi boyutunda, GN 21 / GN 22 / GN 23 / GN 24 dengeleme ayağının statik yükü, taban plakasına etki eden ayar milinin izin verilen temas basıncı nedeniyle sınırlandırılır (mil gücü ≥ 500 N/mm2). Tabloda verilen değerler (kauçuk tabanlıksız D0 tip için geçerlidir), taban plakasına dik olarak temiz bir basınç yükü oluşturur. Çalışmalarda genelde meydana gelen bükülme ve burulma gerilimi ayar milinin daha düşük yük yatağı kapasitesinin olması ile sonuçlanır ve dikkate alınması gerekebilir.
Kuvvet üzerine verilen detaylar, herhangi bir yükümlülük üstlenmeden verilen bağlayıcı olmayan kılavuz değerlerdir. Genel olarak, garanti ve kalite teşkil etmez.
Kullanıcı, durumdan duruma ürünün istenilen amaç ve kullanım için uygun olup olmadığını belirlemelidir. Çevresel faktörler, belirtilen değerleri etkileyebilir.
