ÖZELLİKLER
Tip (Ayak plakası)
- Tip D0: iyi tornalanmış, kauçuk tabanlıksız
- Tip D1: iyi tornalanmış, kauçuk tabanlı, gömme, siyah
Vidanın versiyonu
- Versiyon S: somunsuz, tabanda dış altıgen
- Versiyon SK: somunlu, tabanda dış altıgen
- Versiyon T: somunsuz, tabanda anahtar ağzı
- Versiyon TK:somunlu, tabanda anahtar ağzı
- Versiyon U: somunsuz, üstte altıgen soket ve tabanda anahtar ağzı
- Versiyon UK: somunlu, üstte altıgen soket ve tabanda anahtar ağzı
- Versiyon V : somunsuz, üstte dış altıgen ve tabanda anahtar ağzı
- Versiyon VK: somunlu, üstte dış altıgen ve tabanda anahtar ağzı

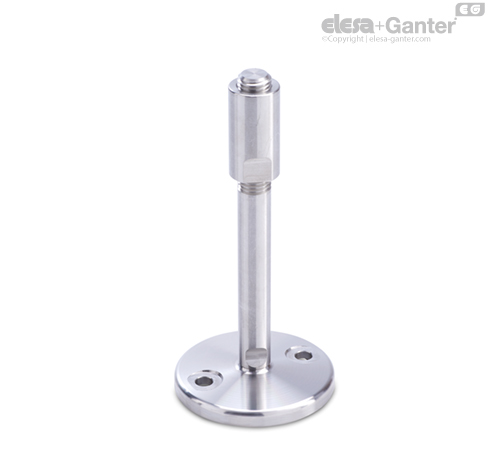

- Versiyon W: ayarlanabilir manşonlu, kapalı dişli ve tabanda anahtar ağzı
- Versiyon X: Dış altıgen İçten dişli
Taban plakası
Paslanmaz Çelik AISI 304
Dişli sap
Paslanmaz Çelik AISI 303
ISO 4032 Altıgen somun
Paslanmaz Çelik AISI 304
Kauçuk taban, gömme
NBR (Perbunan®), 70 Destek A
BİLGİ
GN 23 dengeleme ayağı monte edilmiş olarak teslim edilecektir ve çıkarılamaz.
Dengeleme Ayaklarının Yük Derecesi
| d1 | d2 | kN şeklinde statik yük | - | - | - | - |
| - | - | Dişli gövde versiyonları | - | - | - | - |
| - | - | S / SK | T / TK ve U / UK | V / VK | W | X |
| 80 | M 8 | 6 | - | - | - | 17 |
| 80 | M 10 | 11 | - | - | - | 17 |
| 80 | M 12 | 16 | - | - | - | 17 |
| 80 | M 16 | - | 17 | 21 | 25 | 17 |
| 80 | M 20 | - | 28 | 35 | 35 | 28 |
| 80 | M 24 | - | 46 | 52 | 52 | - |
| 100 | M 8 | 6 | - | - | - | 17 |
| 100 | M 10 | 11 | - | - | - | 17 |
| 100 | M 12 | 16 | - | - | - | 17 |
| 100 | M 16 | - | 17 | 21 | 25 | 17 |
| 100 | M 20 | - | 28 | 35 | 35 | 28 |
| 100 | M 24 | - | 46 | 52 | 52 | - |
| 120 | M 20 | - | 28 | - | - | 28 |
| 120 | M 24 | - | 46 | - | - | - |
| 120 | M 30 | - | 43 | - | - | - |
M 10 ve daha yüksek bir mil dişi boyutunda, GN 23 dengeleme ayağının statik yükü, taban plakasına etki eden ayar milinin izin verilen temas basıncı nedeniyle sınırlandırılır (mil gücü ≥ 500 N/mm2). Tabloda verilen değerler (kauçuk tabanlıksız D0 tip için geçerlidir), taban plakasına dik olarak temiz bir basınç yükü oluşturur. Çalışmalarda genelde meydana gelen bükülme ve burulma gerilimi ayar milinin daha düşük yük yatağı kapasitesinin olması ile sonuçlanır ve dikkate alınması gerekebilir.
Kuvvet üzerine verilen detaylar, herhangi bir yükümlülük üstlenmeden verilen bağlayıcı olmayan kılavuz değerlerdir. Genel olarak, garanti ve kalite teşkil etmez.
Kullanıcı, durumdan duruma ürünün istenilen amaç ve kullanım için uygun olup olmadığını belirlemelidir. Çevresel faktörler, belirtilen değerleri etkileyebilir.
