ÖZELLİKLER
Tip (Taban plakası)
- Tip C3: Cilalı, vulkanize kauçuk, siyah
Dişli saplama versiyonları
- Versiyon S: somunsuz, tabanda dış altıgen
- Versiyon SK: somunlu, tabanda dış altıgen
- Versiyon T: somunsuz, tabanda anahtar ağzı
- Versiyon TK:somunlu, tabanda anahtar ağzı
- Versiyon V : somunsuz, üstte dış altıgen ve tabanda anahtar ağzı
- Versiyon VK: somunlu, üstte dış altıgen ve tabanda anahtar ağzı

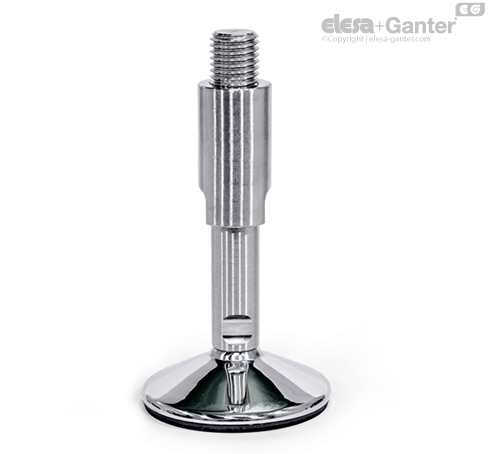

- Versiyon W: ayarlanabilir manşonlu, kapalı dişli ve tabanda anahtar ağzı
Taban plakası
Paslanmaz çelik AISI 304
Dişli saplama
Paslanmaz çelik AISI 303
Altıgen somun ISO 4032
Paslanmaz çelik AISI 304
Kauçuk taban
Akrilonitril butadien kauçuk (NBR)
BİLGİ
GN 17 dengeleme ayakları sert koşullarda kullanıma uygundur.
Sıvıların akıp uzaklaşmasına yönelik eğimli yüzeyler ve taban plakasının yüksek kaliteli yüzeyi, temizliği basitleştirir ve toz veya kir birikmesini önler. FDA uyumlu ve vulkanize kauçuk altlık, tabanı, dayanma yüzeyine karşı mühürler ve ayakların örneğin gıda işleme alalarında veya ilaç endüstrisinde kullanılmasına izin verir.
Dengeleme ayakları monte edilmiş olarak temin edilir ve sökülemez.
Dengeleme Ayaklarının Yük Derecesi
| d1 | d2 | kN şeklinde statik yük Fs | - | - | - |
| - | - | Dişli saplama versiyonları | - | - | - |
| - | - | S / SK | T / TK | V / VK | W |
| 60 | M 8 | 8 | - | - | - |
| 60 | M 10 | 8 | - | - | - |
| 60 | M 12 | 14 | - | - | - |
| 60 | M 16 | - | 14 | 14 | 14 |
| 80 | M 8 | 8 | - | - | - |
| 80 | M 10 | 8 | - | - | - |
| 80 | M 12 | 14 | - | - | - |
| 80 | M 16 | - | 14 | 14 | 14 |
| 80 | M 20 | - | 32 | 32 | 32 |
| 80 | M 24 | - | 36 | 36 | 36 |
| 100 | M 8 | 8 | - | - | - |
| 100 | M 10 | 8 | - | - | - |
| 100 | M 12 | 16 | - | - | - |
| 100 | M 16 | - | 24 | 24 | 24 |
| 100 | M 20 | - | 26 | 26 | 26 |
| 100 | M 24 | - | 28 | 28 | 28 |
| 120 | M 20 | - | 26 | - | - |
| 120 | M 24 | - | 26 | - | - |
| 120 | M 30 | - | 26 | - | - |
Tabloda verilen statik yük taşıma kapasitesi, yükün temel plakasına (kauçuk altlık olmadan) dikey olarak uygulandığı test serilerine dayanmaktadır. Tabloda verilen değerler için gerilim azaltma temel plakasında küçük deformasyonlara neden olacaktır.
Genelde uygulamada meydana gelen eğilme ve bükülme gerilimi ayar milinin yük taşıma kapasitesinin azalmasına neden olur ve dikkate alınması gerekir.
Ayrıca, mil gücünün ≥500 N/mm2olduğu kabul edilir.
Kuvvet üzerine verilen detaylar, herhangi bir yükümlülük üstlenmeden verilen bağlayıcı olmayan kılavuz değerlerdir. Genel olarak, herhangi bir kalite garantisi sağlamazlar.
Kullanıcı, durumdan duruma ürünün istenilen amaç ve kullanım için uygun olup olmadığını belirlemelidir. Çevresel faktörler, belirtilen değerleri etkileyebilir.
Dişli saplama versiyonları
| Dişli saplama versiyonları |
 |  |
| S / SK: Tabanda dış altıgen, d2 konumunda M 8, M 10, M 12 | T / TK: Tabanda anahtar ağzı, d2 konumunda M 16, M 20, M 24, M 30 |
 |  |
| V / VK: Üstte altıgen ve tabanda anahtar ağzı, d2 konumunda M 16, M 20, M 24 | W: Kapalı dişli ve tabanda anahtar ağzı, d2 konumunda M 16, M 20, M 24 |
