Özellíkler
Típler

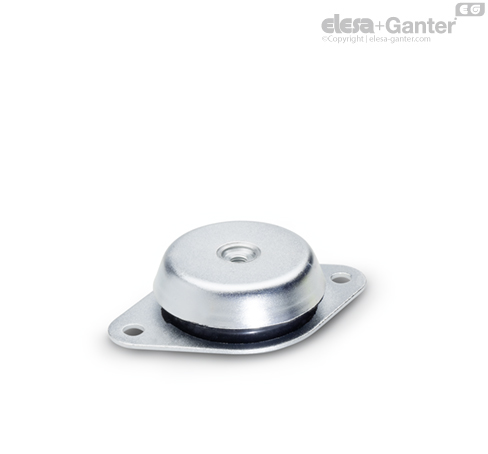

- Tip A: iki delikli flanşlı (d1 = 60 / 90 / 113)

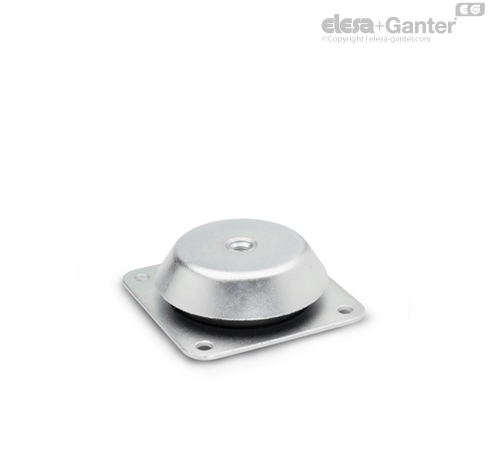

- Tip B: dört delikli flanşlı (d1 = 113 / 126)
Kimlik no.
Titreşim söndürme elemanı
Doğal kauçuk (NR)
vulkanize
80 °C sıcaklıklara kadar dirençli
Sertlik [Destek A ±5 °]
yumuşak 43
orta 57
sert 68
Levha metal
galvanizli, mavi pasifleştirilmiş
Dişli takviye
Çelik
galvanizli, mavi pasifleştirilmiş
BÍLGÍ
GN 148 dengeleme ayakları, ağır iş makinelerini ve titreşimlere karşı yalıtımlı ünitelerin kurulması için tasarlanmıştır.
Bu, makinelerin kullanım ömrü üzerinde olumlu etki yaratır ve ek olarak ses kirliliğini azaltır.
Yapı, yatay güçlerin de emilebileceği şekildedir. Ayırma kilitli (Tip 2) tasarım, dengeleme ayağını haddinden fazla gerilim yükleri altında ayırma tarafından gerçekleşen tahribattan korur.
Yük yatağı kapasitesi ile ilişkili detaylar bağlayıcı olmayan önerilen değerlerdir ve sorumluluk ihlali anlamına gelir. Bunlar kalite ve durum genel garantisini teşkil etmez. Kullanıcı, durumdan duruma ürünün istenilen kullanım için uygun olup olmadığını belirlemelidir.

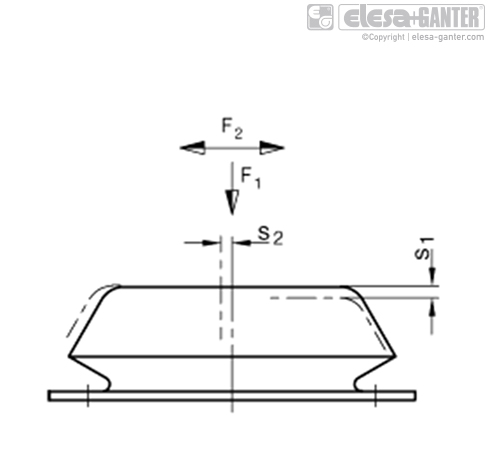

Teknik bilgi (Şartlar)
F1 = dikey yönde statik yük (basınç)
F2 =yatay yönde statik yük (yanal itme)
s1 = F1 ile yük altında dikey yönde sıkıştırma (yay farkı)
s2 = F2 ile yük altında dikey yönde sıkıştırma (yay farkı)
Sertlik R:
azaltma parçasının 1 mm sıkıştırılmasına neden olan yüktür (yay oranı)
Sertliği hesaplamak için denklem: R = F / S
Aşağıdaki tablo maksimum statik yük F, maksimum nominal sıkıştırma ve sonuç olarak ortaya çıkan sertlik R hakkında ayrıntıları verir.
Aşağıda gösterilen yöntem ve verilen değerler, girişim frekansının bir faktörü olarak titreşimin maksimum yalıtım derecesinin belirlenmesini sağlar.
| d1 | Sertlik (Shore) | Maks. statik yük F1 (N) | Katılık R1 (N/mm) | maks. sıkıştırma s1 (mm) | Maks. statik yük F2 (N) | Katılık R2 (N/mm) | maks. sıkıştırma s2 (mm) |
| 60 | 43 | 1100 | 340 | 3.2 | 2300 | 770 | 3 |
| 60 | 57 | 1750 | 550 | 3.2 | 3400 | 1130 | 3 |
| 60 | 68 | 2800 | 930 | 3 | 4000 | 1330 | 3 |
| 90 | 43 | 1500 | 430 | 3.5 | 3000 | 750 | 4 |
| 90 | 57 | 2800 | 800 | 3.5 | 5000 | 1330 | 3.75 |
| 90 | 68 | 4500 | 1290 | 3.5 | 7000 | 1870 | 3.75 |
| 113 | 43 | 3500 | 1000 | 3.5 | 4500 | 1290 | 3.5 |
| 113 | 57 | 6500 | 1860 | 3.5 | 7500 | 2140 | 3.5 |
| 113 | 68 | 10000 | 2860 | 3.5 | 11000 | 3140 | 3.5 |
| 126 | 43 | 7500 | 2140 | 3.5 | 9000 | 2570 | 3.5 |
| 126 | 57 | 12500 | 3570 | 3.5 | 15000 | 4290 | 3.5 |
| 126 | 68 | 19000 | 5340 | 3.5 | 22500 | 6430 | 3.5 |
Şartlar
Enterferans frekansı [Hz]:
makineden yayılan frekanstır, örn.
makinenin ana şaft hızı [rpm].
Statik yük F [N]:
her titreşim azaltma parçasına (dengeleme ayağı) etki eden yüktür
Yalıtım derecesi [%]:
enterferans frekansını absorbe etme ölçüsüdür (azaltma).
Sıkıştırma s [mm]:
azaltma parçasının yüksekliğindeki değişimdir (yay farkı).
Sertlik R [N/mm]:
azaltma parçasının olmasına yol açan yüktür
1 mm sıkıştırılmış (yay oranı).
Uygun dengeleme ayağını ve maksimum yalıtım derecesini belirleme
Öncelikle, her dengeleme ayağının statik yükü F belirlenmelidir. İyi ayarlanmış dengeleme ayakları ve sonuç olarak yükün F eşit dağılımı için statik yük aşağıdaki denklem kullanılarak hesaplanır:
Makinenin ağırlık gücü [N] / Dengeleme ayağı sayısı = Statik yük F [N] / dengeleme ayağı başına
Statik yük F hesaplandıktan sonra, tablodan dengeleme ayağını seçin. Statik yük F'nin statik yük kapasitesine olabildiğince yakın olması gerektiğini unutmayın ancak bunu aşmamalıdır. Seçilen ayağın ilişkili sertliği R de tabloda gösterilir.
Gerçek sıkıştırma aşağıdaki denklem kullanılarak hesaplanabilir.
Statik yük F[N] / dengeleme ayağı başına / Sertlik R [N/mm] = gerçek sıkıştırma s [mm]

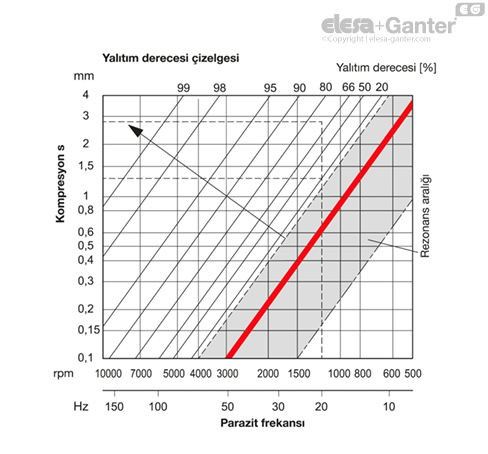

Hesaplanan gerçek skıştırma s'den başlayarak, enterferans frekansının bir etkeni olarak maksimum derecede yalıtım yukarıdaki şemadan okunabilir.
Maksimum yalıtım seviyesi sağlamak için her destek ayağındaki statik yük F tabloda verilen statik yük kapasitesi değerinden olabildiğince düşük olacak şekilde ayakların sayısını değiştirin. Bu, sıkıştırma s'yi artırarak yalıtımı iyileştirecektir.
Genel olarak, orta ve yüksek frekanslar yeterli sıkıştırmayla çok iyi yalıtılır.
