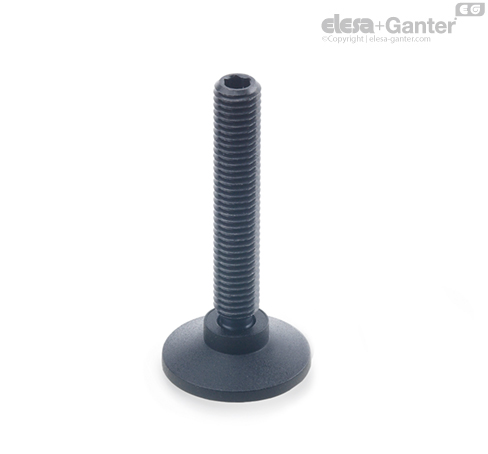

GN 638-ST Bilyeli Mafsallı Dengeleme Ayağı Dişli Saplama Çelik, İtme Pedi Plastik

GN 638 bilyeli mafsallı dengeleme ayakları, cihazların kurulum ve dengelenmesinde veya presleme ve sıkıştırma için kullanılır.

Plastik itme pedi, hassas yüzeylere hasarı önler. Paslanmaz çelik versiyonlar NI ve NV, kullanılan malzemeler sayesinde özellikle agresif ortamlarda da kullanılabilir.

İtme pediyle birlikte, bilyeli itme noktası, eşitsiz olan veya vida eksenine dik olmayan montaj yüzeylerine uyarlanan bir bilyeli eklem oluşturur. Ayrıca itme edi sıkıştırma yüzeyiyle temas ettiğinde sıkıştırma yüzeyinin dönmesini de önler.

Bilyeli mafsallı dengeleme ayakları monte edilmemiş olarak sağlanır. Dişli saplamanın bilyeli itme noktası, itme pedinin içine kolaylıkla bastırılabilir ve gerektiğinde tekrar çıkarılabilir. Bilye çapı d₃, dişin ana çapından daha küçük olup dişli saplamanın bilye tarafında içe vidalanabilmesini sağlar.

Belirtilen statik yük, bir kılavuz değer görevi görür; uygulamaya bağlı olarak denk düşen bir güvenlik faktörünün ayrıca hesaba katılması gerekir.
