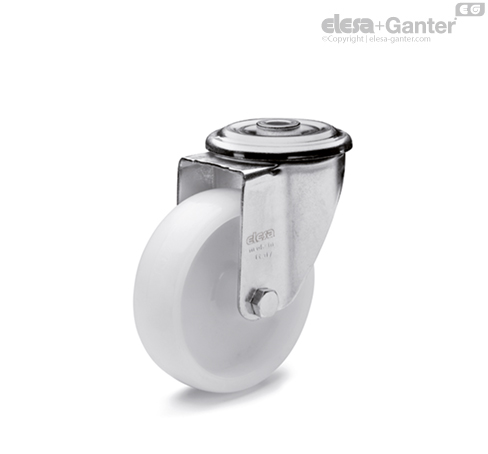

RE.F8-FBL-N Braketli kastorlar Döner plaka braketi ve orta içten geçmeli delik, frensiz, çelik

Çark gövdesi

Poliamid bazlı (PA) teknopolimer.

Yuvarlanma hareketi

İçten geçmeli delikli göbek.

Sabit plaka braketi

Galvanizli çelik levha, braketin 3000N'a kadar yüklere dayanabilmesi için tasarlanmıştır.

Döner plaka braketi

Galvanizli çelik levha, braketin 3000N'a kadar yüklere dayanabilmesi için tasarlanmıştır. Çift bilye yuvası bulunması ve plaka ve dahili pimli bilye yuvası halkası arasında direkt temas olması, mükemmel hareket kabiliyetini garantiler. Bakım gerektirmez. Şunları içerir (bkz. Şekil 1):

1. sabitleme plakası: elektrolitik olarak galvanizli çelik plaka;
2. çatal: elektrolitik olarak galvanizli çelik plaka;
3. bilye yuvası halkası: elektrolitik olarak galvanizli çelik plaka;
4. merkezi pim: plaka içerisine birleşik, soğuk flanşlı;
5. dönüş sistemi: çift yağlanmış bilye halkası;
6. toz lastiği: RAL 7015 koyu gri teknopolimer, sadece SBL ve SBF uygulamaları mevcuttur.

Fren

Çark ve braket dönüşünü kilitleyen genel fren. En uygun şekle getirilen boyutlar ve geri çekilebilir pedal, minimal şekilde dolu alanlar ve maksimum harekete geçirme kolaylığını garantiler. Sertleştirilmiş karbon çelik yay.

Standart uygulamalar

• PBL: sabitlenmiş plaka braketi, frensiz.

• SBL: döner plaka braketi, frensiz.

• SBF: döner plaka braketi, frenli.

• FBL: döner plaka braketi ve orta içten geçmeli delik, frensiz.

• FBF: döner plaka braketi ve orta içten geçmeli delik, frenli.
