Özellikler
- R: Dik açılı bağlantı
- D: 2 vidalı ve çift T somunlu
- S: Uç yüzde bağlantı
galvanizli, mavi pasifleştirilmiş SZ
Bilgi
Otomatik konnektörler GN 23i (kodlama R), alüminyum profilleri birbirlerine dik açılarda sabitler. Profilin makinede işlenmesi gerekmez. Bağlantı, yuva boyunca serbestçe yerleştirilebilir ve kaydırılabilir.
Otomatik konnektörler GN 23i (Kodlama D), alüminyum profilleri birbirlerine dik açılarda sabitler ve profilleri bükülmeye karşı korur. Profilin makinede işlenmesi gerekmez. Bağlantı, yuva boyunca serbestçe yerleştirilebilir ve kaydırılabilir.

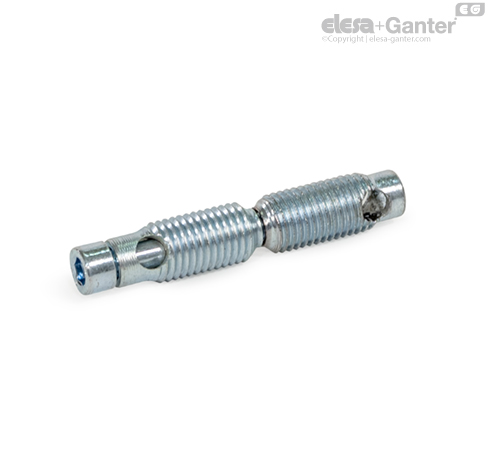

Otomatik konnektörler GN 23i (kodlama S), alüminyum profilleri uç yüzlerinden birbirlerine sabitleyerek bükülmeye karşı korumak için uzatır. Profilin makinede işlenmesi gerekmez.
Montaj için, önce soket başlı vidayı yuva boyunca yerleştirin ve ardından hafifçe yağlanmış dişli burçları yerleştirin. Hafif çapak oluşması olasıdır. Otomatik konnektörler birbirlerinin tam karşısında çift halinde kullanılırlar. Yuvada paneller kullanılıyorsa, bunların uygun şekilde cepli olması gerekir.
Otomatik konnektörler paketler halinde sağlanır. Aşağıdaki tablo, her bir pakette bulunan miktarı göstermektedir.
