ÖZELLİKLER
Tipler
- Tip L: sol indeksleme kamı
- Tip R: sağ indeksleme kamı
Paslanmaz ST Versiyon
Kılavuz
Hassas döküm çelik
galvanizli, mavi ile pasifleştirilmiş ZB
galvanizli ve plastik kaplamalı
siyah, dokulu kaplama SW
Sürgü
Çelik, galvanizli, mavi pasifleştirilmiş
Pim
Çelik, galvanizli, mavi pasifleştirilmiş
Tespit halkası (yay)
Paslanmaz Çelik AISI 316Ti
A4 Paslanmaz Çelik Versiyon
Kılavuz / Kilit mandalı
Paslanmaz Çelik hassas döküm A4
AISI 316
Pim
Paslanmaz Çelik AISI 316
Tespit halkası (yay)
Paslanmaz Çelik AISI 316Ti
BİLGİ

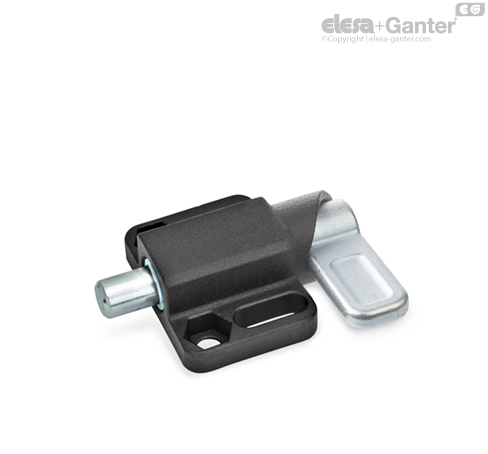

Yaylı mandallar GN 722.3’te, piston pimi, mandalın 180° çevrilmesiyle piston pimi, kılavuzun eğrisinin üzerinde geri çekilir. Eğrinin üst ucundaki çentik, piston piminin çıkıntı yapmasının geçici olarak önlenmesi gerektiğinde, mandalın yerinde tutulmasını sağlar. ZB ve SW versiyonları, çelik yapı uygulamaları için tasarlanmışken, A4 paslanmaz çelik versiyon, özellikle agresif ortamlarda kullanılmaya uygundur.
Piston pimi ve kılavuz arasındaki boyutsal toleranslar, kaynak yapıldıktan sonra, bir korozyon koruma katmanı uygulandıktan sonra veya bir kontaminasyon durumunda bile fonksiyonel güvenirliğin garanti edilmesini sağlayacak şekilde seçilmiştir.
Tutturmak için, yuvalı veya altıgen montaj delikleri, DIN 912 soket kapak vidalarının ve DIN 931 veya DIN 934 altıgen vidaların veya somunların kullanılmasını sağlar.
