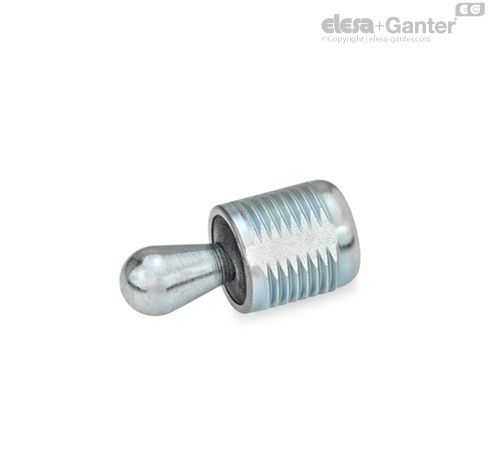

GN 713-SB Yan baskı pimleri Çelik baskı pimi, contalı

GN 713 yay yüklü yan itme pimleri, iş parçalarının tutulması, konumlandırılması ve sıkıştırılması için çok yönlü ve kullanışlı parçalardır.

Maliyetli alternatiflerini eler, yerden kazandırır ve kolay kurulur. İtme piminin dışarı çıkan yüksekliği, dişli gövdeyle ayarlanabilir.

Yan itme pimlerinin montajı için uygun bir montaj GN 713.1 aleti mevcuttur (tabloya bakınız).

Montaj deliğinin konumu, iş parçası uzunluğu l_m artı delik ofseti m’den kaynaklanmakta olup aşağıdaki gibi hesaplanır:

w = İtme piminin maksimum hareket aralığı

t= İş parçası yüksekliği

m = Delik ofseti

Örnek 1:

İş parçası yüksekliği, l₃ koni yüksekliğinden daha büyüktür

m = d₁/2 - w/2

Örnek 2:

İş parçası yüksekliği, l₃ koni yüksekliğinden daha büyüktür

m = d₁/2 - (l₃-t) x 0,123

Montaj deliğinin konumu belirtilen şekilde belirlenirse, yan itme piminin iş parçasının toleransını kapsayacak tam hareketi sağlanacaktır.

Örnek 1’de, yanal kenetleme gücü, iş parçasını temas yüzeyine karşı bastıran aşağı doğru çekişle birleşir.

Montaj için GN 715.1 montaj aleti veya GN 713.1 montaj aletinin kullanılması tavsiye edilir.

Eksantrik burçlar GN 715.2, yan itme pimleri GN 714 / GN 715 için montaj yardımcısıdır. Bunlar yan itme pimlerinin en elverişli kenetleme konumuna ayarlanmalarını sağlar, yani bir iş parçasının büyük tolerans aralıklarına köprü oluşturur.
