Özellíkler
Típler
Kimlik no.
Yuva
Çinko pres döküm ZD
plastik kaplama
siyah, RAL 9005, mat, dokulu kaplama
Plastik, düz KG
Plastik POM, siyah
Paslanmaz Çelik, düz NG
metal enjeksiyon kalıplanmış AISI 630
Paslanmaz Çelik, oluklu NR
metal enjeksiyon kalıplanmış AISI 630
Tespit halkası (yay)
Paslanmaz Çelik AISI 301
- Çelik, çinko nikel kaplamalı (Versiyon KG)
- Paslanmaz Çelik, A2 (Versiyon NG / NR)
Bílgí

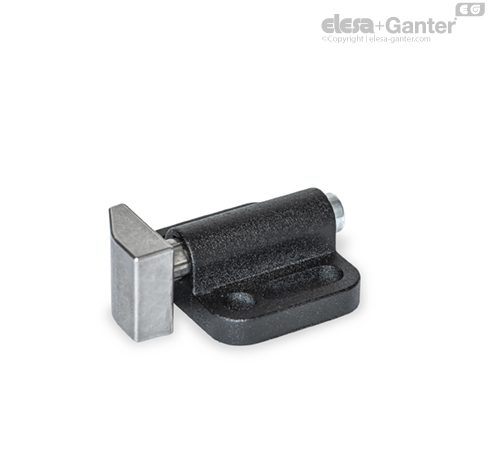

Yan itme pimleri GN 415, kompakt bir tasarıma sahiptir ve parçaları germek ve tutmak için maksimum esneklik sunarlar. Çeşitli itme pimi tasarımlarının yanı sıra iki farklı yay kuvveti mevcuttur.
Kurulum durumuna bağlı olarak, yan itme pimleri, h2 yüksekliği içerisinde çalışan bir aşağı bastırma etkisi sunarlar. Bunlar delikler veya yuvalar yardımıyla tutturulurlar.
Yan itme pimleri, tam montajlı olarak takılırlar. Gerekirse, itme pimi sürgüsünün takma pozisyonu, çizime göre 4x90° döndürülebilir. Versiyon KG takılırken, plastik sürgüdeki şekil verilmiş diş, yeniden kullanılmalı ve sıkma torku sınırlanmalıdır.
