Özellikler
Tipler

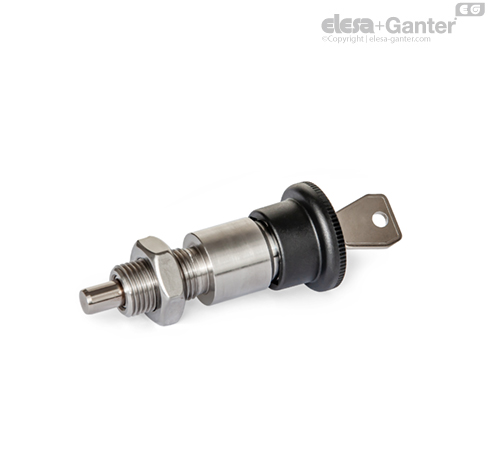

- Tip AK: önden kilitlemeli, kilitleme somunlu
- Tip E: önden ve arkadan kilitlemeli
- Tip EK: önden ve arkadan kilitlemeli, kilitleme somunlu
Kodlama
- SC: anahtarlı (aynı kilit)
- SU: anahtarlı (farklı kilit)
Paslanmaz Çelik AISI 303 NI
Kimyasal olarak nikel kaplı piston pimi
Topuz
Plastik (Poliamid PA)
siyah, mat
80 °C sıcaklıklara kadar dirençli
Tespit halkası (yay)
Paslanmaz Çelik AISI 301
Kilit mekanizması
Çinko basınçlı döküm / Paslanmaz Çelik
Anahtar (iki parça)
Çelik, nikel kaplamalı
Altıgen somunlar ISO 8675
AISI 304 (A2) Paslanmaz Çelik
Bilgi
Kilitlenebilir Paslanmaz Çelik-İndeksleme pistonları GN 814, yetkisiz çalıştırmanın önlenmesi gereken uygulamalarda kullanılır. Tip A ve AK, kilitleme sonrasında piston pimini ön konumda sabitler. Tip E ve EK, geçici olarak çıkıntı yapmayacaksa piston pimini ilave olarak arka konumda da sabitler.
Anahtar, uç konumlarda çıkarılabilir. SC kodlu kilitler aynı anahtarlı olup her bir kilidin aynı anahtarla çalıştırılmasına izin verir. SU kodlu kilitler, 68 farklı kilit versiyonuyla ve denk düşen şekilde numaralandırılmış farklı anahtarlara sahiptirler.
Montaj için, indeksleme pistonu, yalnızca topuz geriye çekildiğinde erişilebilen bir altıgen başlı soket yardımıyla vidalanabilir veya vida çıkarılabilir. Gerekirse, kilitleme somunları, kurcalanmaya karşı örneğin tutkal veya kaynak yardımıyla ilave olarak korunmalıdır.
