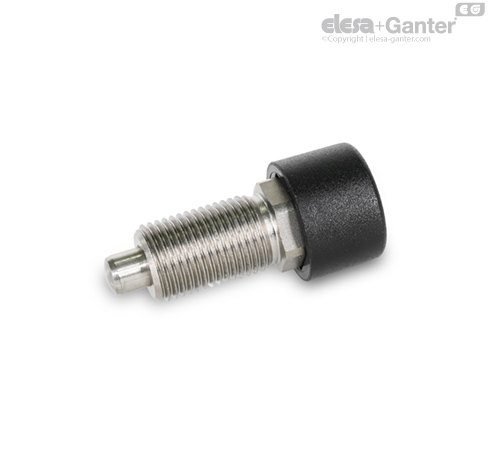

GN 514 Kilitleme pistonları Paslanmaz Çelik

GN 514 kilit pistonlarında, bir geri çekilebilir kalem prensibine dayanan bir kardiyoid eğri mekanizması vardır. Bunlar, sadece topuza tekrar tekrar basılmasını gerektiren çok ergonomik bir çalıştırma sunarlar. Çalışma prensipleri sayesinde, dar koşullarda kullanılmaya çok uygundurlar ve ayrıca gerektiğinde uygunsuz kullanıma karşı da kolayca korunabilirler.

Önce, topuza basılarak piston pimi dışarı çıkmış konuma getirilir. Bu konumda, kardiyoid eğri mekanizması, parçayı kilitlemek için otomatik olarak devreye girer. Topuza tekrar basıldığında, mekanizmanın kilidi açılır, çünkü düğme serbest kaldığı anda piston pimi, yay gücüyle otomatik olarak geri çekilir. Piston pimi herhangi bir eksenel kuvvete maruz kalmamalı ve kolayca hareket etmelidir.

Paslanmaz çelik tasarım, kullanılan A4 malzeme sayesinde yüksek derecede korozif ortamlardaki uygulamalar için uygundur.

• İndeksleme pistonları çeşitleri

• Yük oranı bilgisi

• ISO-Temel Toleranslar

• Plastik özellikler

• Paslanmaz çelik özellikler

1. Dışarı çıkmış konumda, piston pimi l₁ mesafesi kadar dışarı çıkar ve kilitlenir.

2. Topuza, w₁ mesafesi kadar basılarak piston pimi kilidinin açılması sağlanır.

3. Ardından, piston pimi sıkıştırma yayı tarafından geri çekilir ve geri çekilmiş konumda tutulur.

4. Topuza, w₂ mesafesi kadar basılır ve serbest kaldıktan sonra tekrar dışarı çıkmış konumda tekrar kilitlenir.
