ÖZELLİKLER
Tipler
- Tip A: hareketsiz konumsuz, kilitleme somunsuz

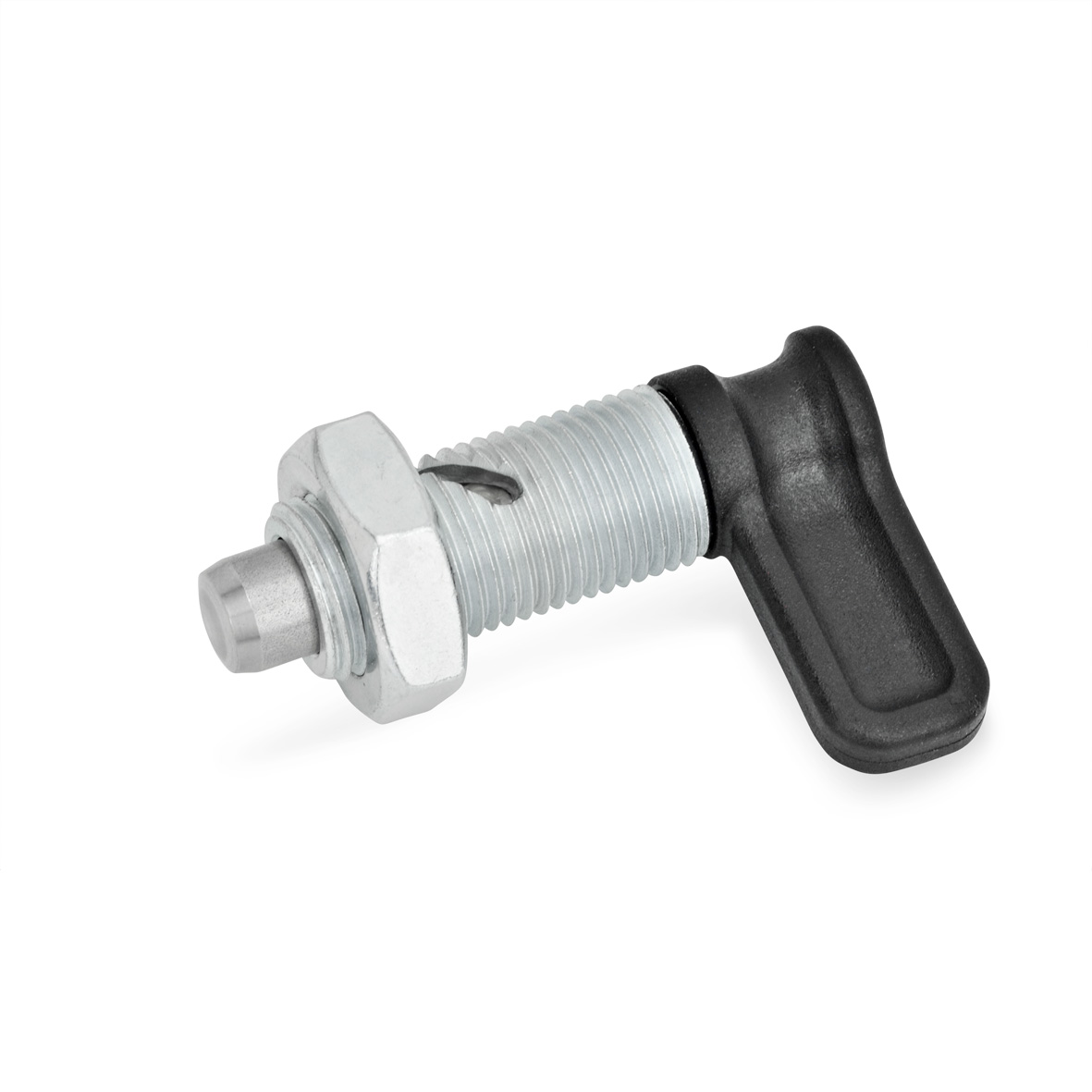

- Tip AK: hareketsiz konumsuz, kilitleme somunlu

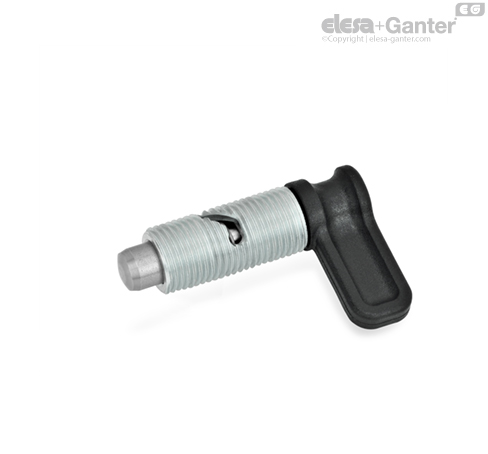

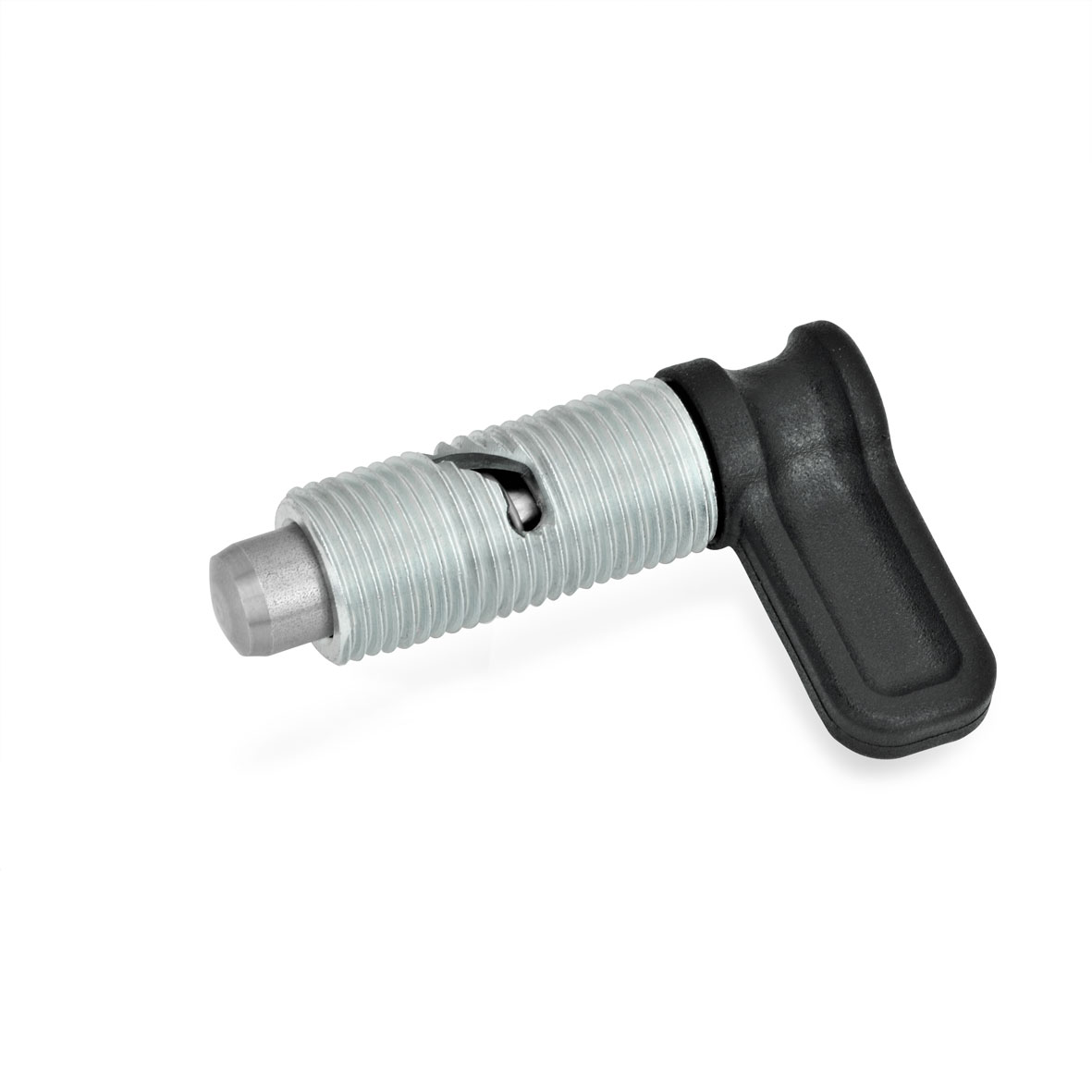

- Tip R: hareketsiz konumlu, kilitleme somunsuz
- Tip RK: hareketsiz konumlu, kilitleme somunlu
- Tip S: hareketsiz emniyet konumlu, kilitleme somunsuz
- Tip SK: hareketsiz emniyet konumlu, kilitleme somunlu
Kılavuz
Galvanizli çelik, mavi pasifleştirilmiş
Piston Pimi
Sürgü
Plastik Poliamid (PA)
BİLGİ
GN 712 kam hareketli indeksleme pistonları, piston piminin sürekli olarak dışarıda olmaması gereken uygulamalarda kullanılır. Kam saatin ters yönünde sırasıyla 90° ve 120° derece çevrildiğinde piston pimi gövdedeki eğimli bir açıklıktan hareket eder. Bundan sonra, piston pimi geri çekilir.
Tipe bağlı olarak, piston pimi bir basınçlı yay tarafından orijinal konumuna geri götürülür (Tip A), geri çekilmiş pozisyonda tutulur (Tip R) ve kazara çalışmaya karşı korunur (Tip S). Piston pimini hareket ettirmek için, güvenlik versiyonu mandalın ek olarak kaldırılmasını gerektirir.
