Ana özellikler
Dişli gövde
Özel cam elyafı güçlendirilmiş poliamid bazlı (PA) SUPER-teknopolimer, RAL 5005 mavi renk.
Piston
AISI 303 paslanmaz çelik.
Eşleştirme deliği için önerilen tolerans = H7.
Topuz
Yüksek elastikiyetli poliamdi bazlı (PA) teknopolimer, RAL 5005 mavi renk, mat yüzey.
FDA uyumlu hammaddeden üretilmiştir (FDA CFR.21 ve EU 10/2011).
Tespit halkası (yay)
AISI 302 paslanmaz çelik.
Kilitleme somunu
NTT-VD: Özel cam elyafı güçlendirilmiş poliamid bazlı (PA) SUPER-teknopolimer, RAL 5005 mavi renk.
Ayrı olarak satılan aksesuar olarak da mevcuttur (tabloya bakın).
Standart uygulamalar
- PMT.100-SST-A-VD: kilitleme somunsuz.

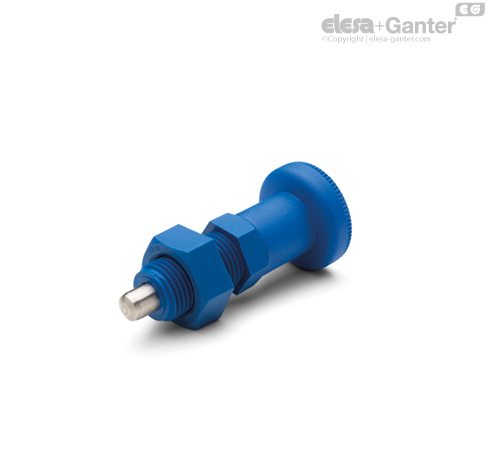

- PMT.100-SST-AK-VD: kilitleme somunlu, monte edilmemiş halde temin edilir.
Kullanım talimatları
Montaj talimatları
İndeksleme pistonunun sıkıştırılması için olan dişli delik üzerinde işlem kalıntılarının olmadığından emin olun (bkz. şekil 1). Delikte yiv açmayın (bkz. şekil 2).
SUPER-teknopolimer bazlı ürün ELESA teknolojisine dayalıdır; dişli gövde ve pistonun boyutları Otto Ganter GmbH Co. KG. ile üzerinde anlaşıldığı üzere GN 617 standartlarına uygundur.
Diğer uygulamalar
Başka standart uygulama
PMT.101-SST-VD: Hareketsiz konumlu indeksleme pistonları.
Aksesuarlar
Talep üzerine aksesuarlar
NTT-VD: Özel cam elyafı güçlendirilmiş poliamid bazlı (PA) SUPER-teknopolimer, RAL 5005 mavi renk.
| Kod | Açıklama |
| 191083 | NTT-M10x1-VD |
| 191085 | NTT-M12x1,5-VD |
| 191087 | NTT-M16x1,5-VD |
| 191089 | NTT-M20x1,5-VD |
