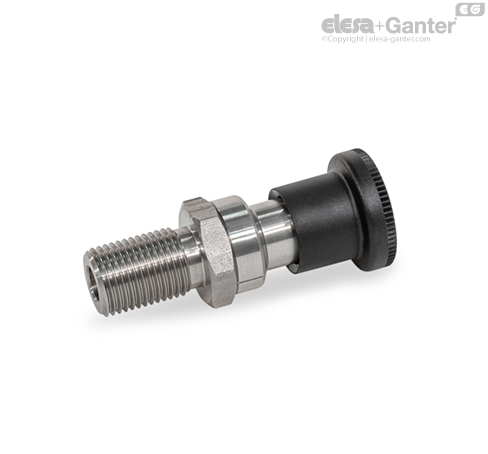

GN 824-C İndeksleme pistonları Hareketsiz konumlu, kilitleme somunsuz

İndeksleme pistonları GN 824, kare kesitli bir piston pimine, bir tarafında bir mandallama yüzeyine ve diğer tarafında bir oluğa sahiptir. Sabitlenecek nesne oluğa doğru hareket ettiğinde, piston pimi kılavuza geri itilerek olukların ve kenarların pimin üzerinden geçebilmesi sağlanır. Pim, kilitleme yüzeyine doğru hareket ettirildiğinde otomatik olarak yerine kilitleşir. Mandallama, topuz çekilerek serbest bırakılabilir.

Hareketsiz konumlu tip C / CK indeksleme pistonları, piston piminin geçici olarak kavrama yapmaması gereken uygulamalarda kullanılır. Bu durumda, topuz geri çekilir ve sonra 90° döndürülür. Bir çentik, pistonu bu pozisyonda tutar.

Ayar vidası sıkılmadığında, koninin yönelimi 360° aralıkta serbestçe ayarlanabilir. Bu, indeksleme pistonu kılavuzundaki işaretle belirlenebilir.

• İndeksleme pistonları çeşitleri

• Mesafe Burçları GN 609.5

• ISO-Temel Toleranslar

• Plastik Özellikler

• Paslanmaz Çelik Özellikler



Mandallama yüzeyinin konumu, 360° aralıkta serbestçe ayarlanabilir.

Kurulum adımları:

• 1. Ayar vidasını bir altıgen anahtarla gevşetin.

• 2. Mandallama yüzeyini istenen konuma taşımak için topuzu çevirin.

• 3. Ayar vidasını bir altıgen anahtarla sıkın.
