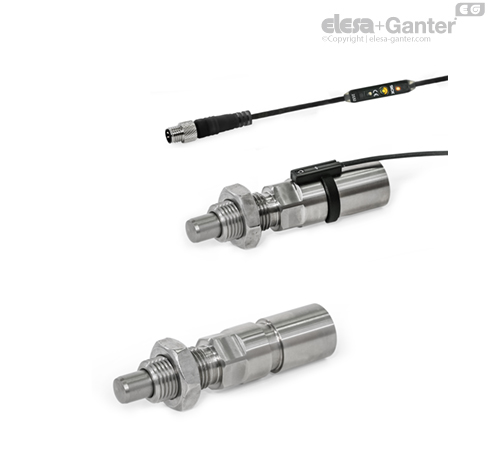

GN 817.7-E İndeksleme pistonları Pnömatik olarak tek hareketli, yay kuvvetiyle dışarı çıkar

Pnömatik olarak çalışan paslanmaz çelik indeksleme pistonları GN 817.7, otomatik işlemlere kolayca ve güvenle entegre edilebilir ve indeksleme pistonunun elle çalıştırılmasının mümkün olmadığı yerlere konumlandırılabilir. Kullanılan malzeme sayesinde indeksleme pistonları daha agresif ortamlar için de uygundurlar.

Entegre bir mıknatıs, piston pimi konumunun bir sensör tarafından elektronik olarak sorgulanmasını sağlar. Uç sınırları (dışarı çıkma ve geri çekilme konumu), sensör kablosundaki çalıştırma elemanı tarafından öğretilir. Bu elemanların her biri, ilgili LED’le belirtilen ve örneğin bir makine kontrolü tarafından işlenebilen bir yüksek sinyal gönderir.

Sensör elektronik aksamlarına IO-Link üzerinden de erişilebilir ve geçiş noktalarını ayarlama ve okuma ve çalıştırma elemanında öğretme düğmesinin engellenmesi olanağını da sağlar. Girişimi önlemek için indeksleme pistonuna hiçbir harici manyetik alan etki etmemelidir. Pnömatik indeksleme pistonları, bir kilitleme somunuyla birlikte sağlanır. BS0,4 kodlamasıyla sensör, sensör klipsi ve bir alyan anahtarı da gevşek olarak sağlanır.

• İndeksleme pistonları çeşitleri

• Konnektörlü kablo GN 330

• IO-Link Cihazı Tanım Dosyası

• Sensör Başlatma İşlemi

• IP Koruma sınıfları

• ISO-Temel Toleranslar

• Elastomer özellikler

• Paslanmaz çelik özellikler



Sensör kablosunun radyal konumu, sensör klipsi takılırken serbestçe belirlenebilir.

Kurulum adımları:

1. Sensörü, sensör klipsinin içerisine yandan takın.

2. Sensörün altıgen başlı vidasını sıkın.

3. Sensör klipsini, indeksleme pistonunun halka oluğuna klipsleyin ve ardından gerekirse konumu, döndürerek ayarlayın.

4. Hizmete alma sırasında, sensörle birlikte verilen kullanım talimatlarına uygun olarak sensöre uç konumlarını, çalıştırma elemanı veya IO-Link yoluyla öğretin.
