Özellíkler
Típler

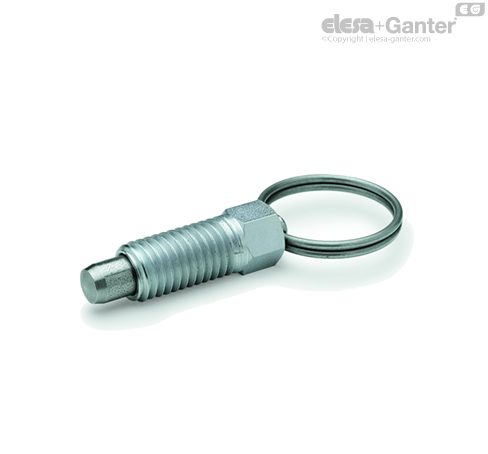

- Tip A: kaldırma halkalı, kilitleme somunsuz
- Tip AK: kaldırma halkalı, kilitleme somunlu
- Tip B: hareketsiz konumsuz (Topuz), kilitleme somunsuz
- Tip BK: hareketsiz konumsuz (Topuz), kilitleme somunlu
- Tip C: hareketsiz konumlu (Topuz), kilitleme somunsuz
- Tip CK: hareketsiz konumlu (Topuz), kilitleme somunlu
- Tip D: kablo bağlantılı, kilitleme somunsuz
- Tip DK: kablo bağlantılı, kilitleme somunlu
- Çelik Versiyon, galvanizli, mavi ile pasifleştirilmiş ST
- AISI 303 Paslanmaz Çelik Versiyon NI
Pim
Paslanmaz Çelik AISI 303
Tespit halkası (yay)
Paslanmaz Çelik AISI 301
Kaldırma halkası / Kablo bağlantısı
Paslanmaz Çelik AISI 301
Plastik Topuz (Poliamid PA)
Bílgí
GN 717 İndeksleme pistonları küçük boyutlarıyla karakterize edilirler. Bu indeksleme pistonları, eşleşen indeksleme deliklerinin hatalı hizalanmasını ve konumladırma hatalarını önleme kabiliyeti sayesinde evrensel olarak kullanılabilir.
Hareketsiz konumlu Tip C / CK, pistonun geri çekilmiş pozisyonunda kalmasını gerektiren uygulamalarda kullanılır.
Montaj sırasında, kilitleme somunu sıkıca tutturulurken tabloda gösterilen maksimum sıkıştırma torkları geçilmemelidir.
