Özellíkler
Típler
- Tip B: hareketsiz konumsuz, topuzlu
- Tip C: hareketsiz konumlu, topuzlu
Kılavuz
Plastik kaplama
siyah, dokulu kaplama
- Paslanmaz Çelik Hassas döküm NI
AISI CF-8
Düz, mat bilyeli kumlama
Pim
Paslanmaz Çelik AISI 303
Yay basıncı
Paslanmaz Çelik AISI 301
Kaldırma halkası / Kablo bağlantısı
Paslanmaz Çelik AISI 301
Topuz
Plastik (Poliamid PA)
Bílgí

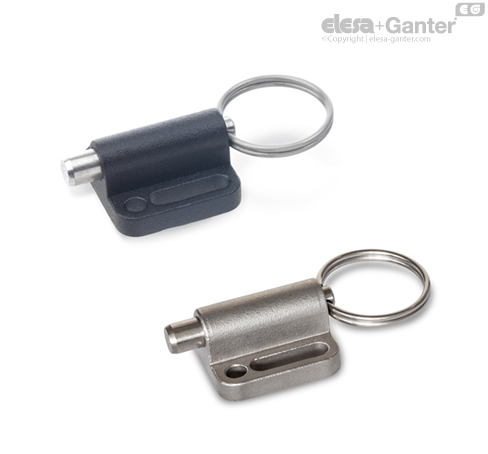

Flanşlı GN 417 indeksleme pistonları, pistonlara paralel olarak monte edilir ve oldukça düşük yükseklikle karakterizedirler. Boşluklu montaj deliği deseni, alüminyum kısımlarla kullanım gibi pek çok ayarlama seçeneği sunar. Rondela kullanmak, parçaları yuvaları kullanarak monte etmeyi kolaylaştırır.
Hareketsiz konumlu indeksleme pistonları tip C, pistonun geri çekilmiş pozisyonunda kalmasını gerektiren uygulamalarda kullanılır. Çekip çıkarttıktan sonra, topuz 90° çevrilerek indekslenir. Bir çentik, pistonu bu pozisyonda tutar.
D tipi güçlendirilmiş bir kablo döngüsüne sahip olduğundan Bowden kablosu gibi uzaktan işletme gibi durumlara özellikle uygundur.
Paslanmaz çelik versiyonlar, indeksleme pistonlarının daha zorlu ortamlarda kullanılabilmesine izin verir.
