Karmaşık bir hidrolik sistemle mi yoksa arsayı sulamak için basit bir tankla mı uğraştığımıza bakılmaksızın, basıncı eşitlemeyi unutmamalıyız. Tanktaki basınçtaki değişiklik, sıvı tablasının seviyesindeki değişiklikten kaynaklanmaktadır. Tankın içine akan sıvı, üzerindeki havayı uzaklaştırmaya çalışır. Bu nedenle, fazla havayı serbest bırakabilmek, yani havalandırmak gerekir. Tersi durumda sıvı seviyesi düştüğünde üretilen vakum tankı salınan sıvı ile aynı hacimde hava ile yeniden doldurmaya çalışır.
Bu işlemler, hidrolik sistemlerin çalışması sırasında sürekli ve dönüşümlü olarak gerçekleşir. Bu nedenle, tanklarda, dişli kutusu muhafazalarında, dişli motorlarda, dişli kutularında ve sıvıları depoladığımız ve kullandığımız diğer yerlerde uygun hava akışına dikkat etmeliyiz. Öyleyse, verimli basınç dengelemesinin bir daha asla sorun olmaması için ne tür bir havalandırma tapası kullanılacağına bir göz atalım.

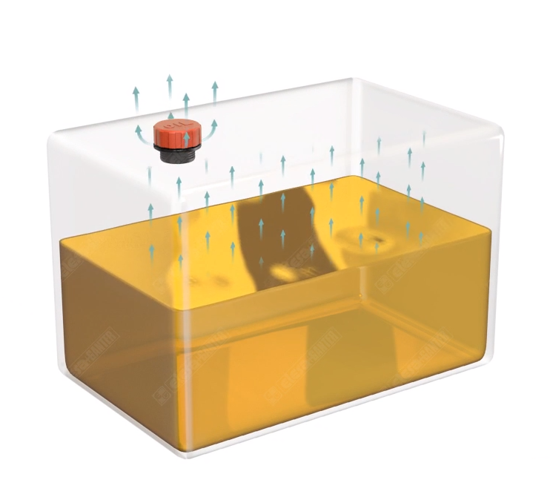

Tankın içine akan sıvı, üzerindeki havanın yerini alır
Havalandırma tapaları temel olarak iki gruba ayrılabilir. Birincisi belirli bir uygulamada iki yönde (tanka ve tanktan) serbest hava akışının sağlandığı bir tapa grubudur. Bu durumda karakteristik bir özellik, tanktaki hava basıncının sürekli ve otomatik olarak düzenlenmesidir. İkinci grup, tek yönlü vanalara sahip tapalardan oluşur. Vananın çalışma yönüne bağlı olarak, basıncın dengelenmesinden sorumludurlar. Tapada iki valf kullanarak: havanın her iki yönde de akmasına izin veren, ancak açık bir sistemde değil, belirli bir düşük basınç veya aşırı basınçta akmasına izin veren bir eleman elde ederiz.
Bu yazıda, farklı serbest akışlı tapaların nerede kullanılabileceğine odaklanacağız. Uygulamanız için doğru çözümü seçmenize yardımcı olmak için size uygulama örneklerini ve ana tasarım özelliklerini göstereceğiz.
Çeşitli koşullarda serbest akış
Serbest akışlı havalandırma tapaları (valfsiz), çok düşük, düşük veya aşırı basınç değerlerinde bile tankların aynı anda hava akışının içeriye ve dışarıya aktarılmasının gerekli olduğu yerlerde kullanılır. Maksimum akış değeri, kapağın boyutuyla orantılı olan hava değişim kanalının enine kesiti ile sınırlıdır ve maksimum akış değerleri 1000 l/dk'nın üzerine çıkabilir. Bu çözelti, sıvı üzerinde gaz buharlarının oluşmasını ve uygun değerde sıvının tanktan dışarı akmasını önleyecek negatif basıncı önler. Sıvı tablasında büyük ve hızlı dalgalanmaların olduğu tanklarda kullanılır. Bu tipteki standart havalandırma tapası, SFN serisi plastik tapaları ve GN 882 ve GN 884 metal tapa serisidir.
SFN serisinin tapaları dayanıklı teknopolimerden üretilmiştir ve 100 santigrat dereceye kadar sıcaklıklarda sürekli çalışmaya dayanıklıdır. Farklı sabitleme şekilleri, fişin uygulamanın gereksinimlerine göre uyarlanmasına izin verir. Sıvı, özel bir köpük filtre sayesinde tanktaki yabancı maddelerden korunur. Tapaların çeşitli ortam koşullarında kullanılmasına olanak tanır ve havadaki 40 mikrometre min çapında partikülleri yakalar.

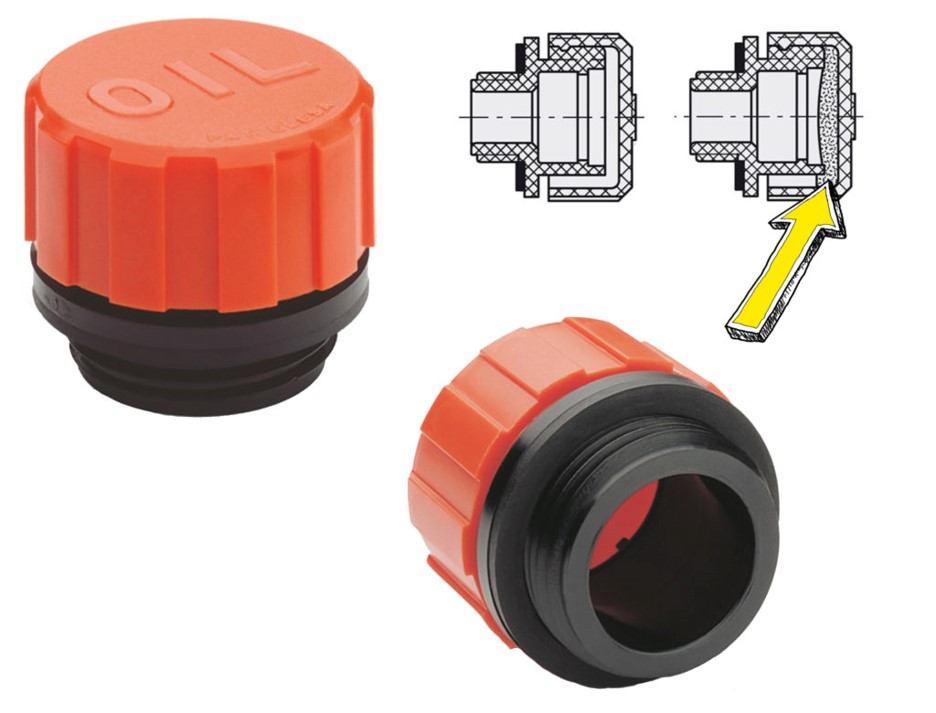

Resim 1: SFN serbest akışlı hava başlığı. Sağ üst köşede, iki versiyonun bir kesiti vardır: filtresiz ve filtreli (sarı okla gösterilir)
GN 882 ve GN 884 metal havalandırma tapaları ayrıca bir filtre ile donatılabilir. Tasarımları, daha da yüksek filtreleme hassasiyeti sağlar. Bu tapa serisinde kullanılan AISI 304 paslanmaz çelik süzgeç, çapı 10 mikrometre kadar küçük olan partikülleri yakalar. Paslanmaz çelik filtre ağı ve pirinç mantar gövdesi, kimyasal olarak agresif sıvılara karşı direnç sağlar. Bu tapalarda kullanılan filtre G2-G3 sınıfına karşılık gelir ve tanka emilen ve atmosfere salınan havanın (sıvı partiküller olmadan) yüksek kalitede olmasını sağlar. GN 882 ve GN 884 havalandırma tapaları farklı boyutlarda mevcuttur ve bu nedenle, filtre ağının boyutları ve yoğunluğu nedeniyle SFN tapalarında olduğu kadar yüksek olmayan maksimum hava akışı değerinde birbirinden farklıdır.
GN 882 ve GN 884 serilerinin tasarımı birbirine çok benzer. Pratik bir bakış açısından, seçim yaparken aşağıdakilere rehberlik etmelisiniz:
GN 884 serisinin alçak ve yüksek versiyonları mevcuttur. GN 882 serisi sadece yüksek versiyonda mevcuttur (paslanmaz çelikten görünür bir filtre kapağı ile). Her iki seri de aşağıdaki fotoğrafta gösterilmiştir.

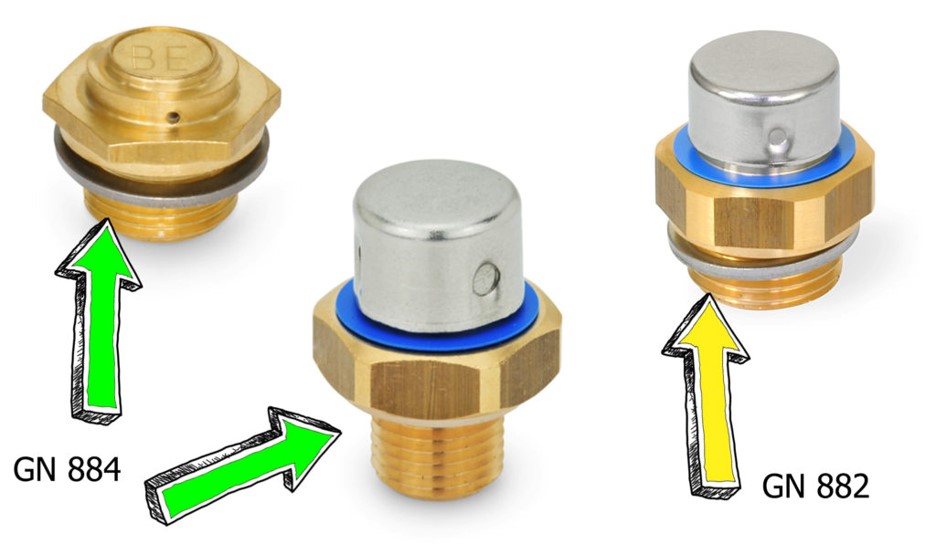

Resim 2. GN 882 ve GN 884 paslanmaz çelik hasır filtreli metal tapalar
Yeşil oklar, GN 884 serisinin tapalarını iki versiyonda (alçak ve yüksek) gösterir, her ikisi de bir ağ hava filtresi ile donatılmıştır. Sağdaki fotoğrafta görülen ve sarı okla gösterilen GN 882 serisi sadece yüksek versiyonda mevcuttur, filtresi GN 884 serisi fişli filtrelerle aynı teknolojide yapılmıştır. İki seri arasındaki farklar, montaj dişlerinin boyutundadır. Mevcut bir çözümdeki havalandırma tapasının yerini alacak birini ararken servis açısından daha geniş bir seçim yararlıdır.
Sıçrama korumalı solunum tıkaçları
Şok, titreşim ve dolayısıyla tanktaki sıvının çalkalanma olasılığı riski olması durumunda, SFP serisini öneriyoruz. Bu serinin havalandırma tapaları, sıvının tankın dışına kaçmasını önleyen özel bir bölme ile donatılmıştır. Bu çözümün uygulanmasına ve çalıştırılmasına ilişkin bir örnek aşağıdaki fotoğrafta gösterilmiştir.

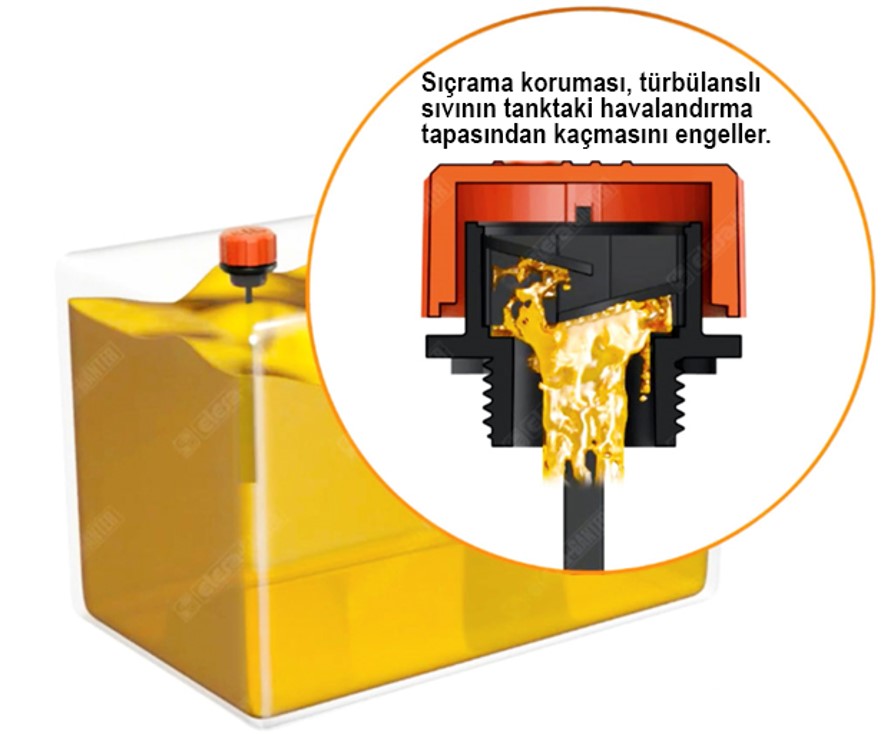

Resim 3. Sıçrama koruması ile donatılmış SFP serisi kapak. Nasıl çalıştığına dair bir örnek
SFP serisi ayrıca havadaki kirleticileri yakalayan 40 mikrometre çapında bir köpük hava filtresi ile donatılabilir. Gerekirse, bu serinin tapaları tankta bir sıvı seviyesi ölçümü ile de donatılabilir.
Sıçrama koruması, hava filtresi ve bayonetli havalandırma tapaları aynı anda havalandırma, doldurma ve seviye ölçümü görevi görür. Bu sayede tankta bir delik açabilir ve aynı zamanda işletme açısından tüm önemli sorunları çözebiliriz. SFP serisinin tapaları çoğu kimyasala karşı dayanıklıdır ve 100 santigrat dereceye kadar sıcaklıklarda sürekli çalışabilir. Tehlikeli alanlar için, ATEX uyumlu SFP tapa serisi, filtreli ve seviye çubuklu olarak da mevcuttur.
Mobilite için havalandırma tapaları
Deniz veya kara yoluyla taşıma gerektiren uygulamalar için ideal olan sonhavalandırma tapası, akış engellemeli SFC versiyonudur. Bu serideki tapalar, patentli bir sıkı kapatma mekanizması ile donatılmıştır. Bu çözüm, genellikle bir sıvı tankı ile donatılmış bir cihazı taşıdığımızda idealdir.
Serbest akışlı hava başlığı, yüksek bir akış hızını ve tank içindeki basınç değişikliklerine anında tepki verilmesini garanti eder. Bu nedenle, sıvı yüzey seviyesindeki dalgalanmalardaki değişikliklerin yüksek olduğu yerlerde iyi çalışacaktır. Bu nedenle, bir akış kilitleme tapasının kullanılabileceği yer, konteynerlere ve römorklara yerleştirilmiş büyük hidrolik güç üniteleri olabilir. Ünite çalıştırılmadan önce taşınmalıdır. Çalışma sırasında genellikle herhangi bir şok veya yağ problemi olasılığı yoktur. Yüksek performanslı pompalar ve sıvı seviyesindeki büyük dalgalanmalar, havalandırma tapasından yüksek hava akışı değerleri gerektirir. Bu nedenle, bir yandan verimliliği sağlamalı, diğer yandan da nakliye sırasında yağın tankın dışına çıkmasını engellemeliyiz. Bu tür uygulamalarda, SFC serisi mükemmel olacaktır.
SFC serisi tapalar, çapı 10 mikrometreden fazla olan parçacıkları yakalayan bir köpük hava filtresi ile donatılabilir. Bu nedenle, tozlu koşullarda iyi çalışacaktır. Mantar işleminin şeması ve kapatmanın uygulanma yöntemi aşağıdaki fotoğrafta sunulmuştur.

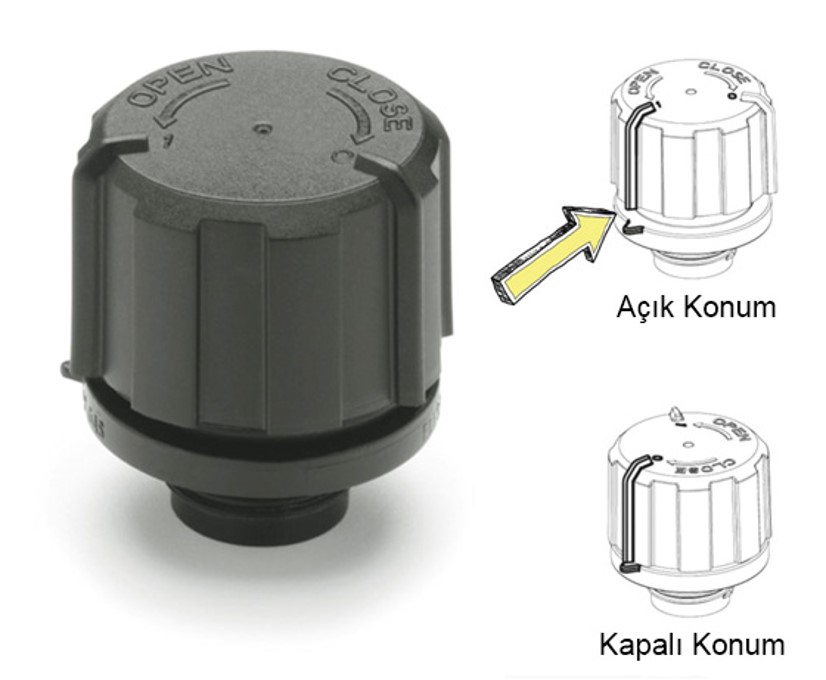

Resim 4. Açık ve kapalı konum göstergeli SFC durdurucu
Ok, kapak söküldüğünde oluşan boşluğu gösterir. Bu alan sayesinde tankı havalandırmak mümkündür. Kapalı konumda, kapak ile durdurucunun gövdesi arasında bulunan O-ring sayesinde bağlantı sıkıdır. Başka herhangi bir havalandırma tapası, sıvı yüzeyinin kapağının üzerine çıkma riskinin olduğu uygulamalar için uygun olmayacaktır (örn. tank eğildiğinde veya devrildiğinde). SFC serisi tapalar, kapalı konuma ayarlandığında, sıvı basıncının değerine karşı duyarsızdır (sıvı ile dolu bir tank düştüğünde açılmazlar).
Serbest akışlı havalandırma tapaları, minimum basınç farklarında bile tanktaki basınç değişikliklerine tepki verme yeteneği ile karakterize edilir. Yüksek hava akış hızları nedeniyle büyük tanklarda kullanılabilirler. İçlerinde hava filtrelerinin kullanılması, tanka akan havanın yüksek saflığının gerekli olduğu yerlerde iyi çalışacaktır. Havalandırma sırasında, bir filtrenin kullanılması, filtreden geçmeyecek ve tankta kalmayacak olan sıvı damlacıklarının salınımının da sınırlı olmasını sağlar.
Sıçrama korumaları ve sıkıca kapatılmış versiyon, fişlerin darbelere, titreşimlere maruz kalan uygulamalarda ve mobil yapılarda kullanılmasını mümkün kılar. Özellikle tankta taşınan sıvının kendi kendine dökülemediği yerlerde.
Özetlemek gerekirse, mekanik valflerin olmaması nedeniyle serbest hava akışına sahip tapalar, tankın sürekli havalandırılmasını sağlar. Yoğun bir şekilde buharlaşan veya buharları toksik olan sıvılar için önerilmezler. Havanın etkisi altında hızla buharlaşan bir sıvıyla uğraştığımızda, valfli tapaları öneririz. Tankta belirli bir aşırı basınç sağlama yeteneği, kavitasyon olgusunu azaltmada olumlu bir etkiye sahiptir.
Herhangi bir sorunuz varsa, yardım etmek için buradayız. İhtiyaçlarınız için doğru havalandırma tapalarını seçmenize yardımcı olmaktan da mutluluk duyacağız. Teknik Danışmanlarımız, farklı ürünlerin çalışmasındaki farklılıkları göstererek en uygun çözümü ücretsiz olarak seçmenize yardımcı olacaktır. Sizinle yapılan bir konuşma veya toplantı sayesinde, sorunu daha iyi anlayabilecek ve en iyi çözümü tam olarak seçebilecekler.
