Ana özellikler
Malzeme
- Kapak: poliamit bazlı (PA) teknopolimer, siyah renkte, yarı mat kaplamalı.
- Dişli konnektör: asetal bazlı teknopolimer (POM), siyah renkte, yarı mat kaplamalı.
Paketleme halkaları
NBR sentetik kauçuk O-Halka.
Hava filtresi
Poliüretan köpük örgü "tech-foam" (polyester bazlı), 10 µ hava filtrelemeli.
Maksimum sürekli çalışma sıcaklığı
80°C.
Genel bilgiler
Özellikler ve uygulamalar

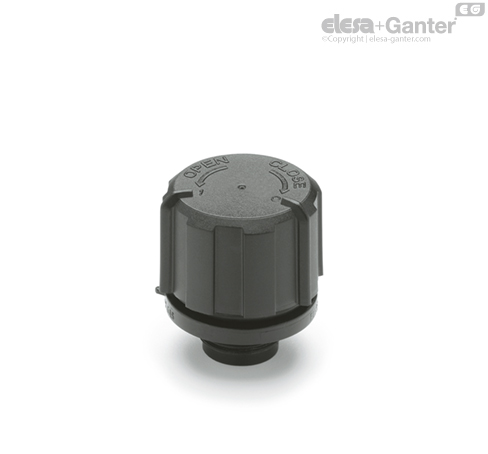

SFC. havalandırma kapağının (ELESA Patenti) başlığı iki farklı şekilde konumlandırılabilir:
- Havalandırma konumu: normal kullanım koşulları altında havanın hazneye girip çıkmasına izin verilir.
- Kapanma konumu: kapak ile dişli konnektör flanşı arasındaki paketleme halkası, hazne içerisindeki gaz ve sıvının kusursuzca mühürlenmesini sağlar.
Montaj talimatları
Montaj talimatları
Bileşenler monte edilmemiş halde temin edilir.

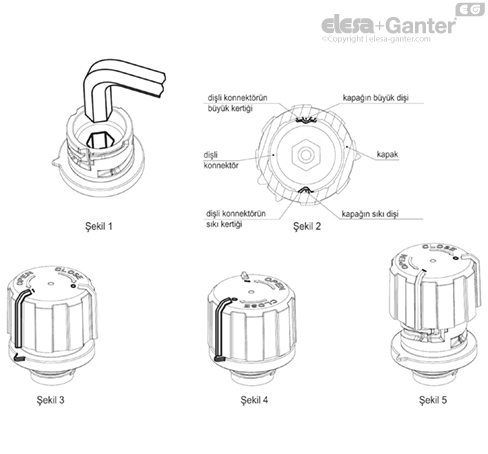

- Dişli konnektörü altıgen soket yardımıyla vidalayın, sıkıştırma torku 8 Nm (şekil 1).
- "tech-foam" (teknolojik köpük) filtresini üstteki doğru yuvasına yerleştirin.
- Kapak, kapağın içerisindeki iki farklı diş (biri büyük biri dar) dişli konnektörün üst kısmındaki tırtıllar ile düzgün olarak eşleşecek şekilde dişli konnektöre takılır (şekil 2).
- Kapağı saat yönünde birkaç derece döndürerek, havalandırma konumuna erişilir: 1 ile işaretlenmiş kapak üzerindeki dizin, dişli konnektörün (şekil 3) dizini ile aynı sıradadır.
- KAPALI okunu takip ederek kapağı saat yönünde daha fazla döndürerek, kapanma konumuna erişilir: 0 ile işaretlenmiş kapak üzerindeki dizin, dişli konnektörün dizini ile aynı sıradadır.
- Kapanma konumundan havalandırma konumuna ulaşmak için klik sesi duyana kadar AÇIK okunu takip ederek kapağı saat yönünde döndürün.
- AÇIK okunu takip ederek kapağı saat yönünde daha fazla döndürerek, kapağı dişli konnektörden çıkartmak mümkündür, böylece operatöre iki bileşeni temizlemesi veya değiştirmesi ya da "tech-foam" (teknolojik köpük) filtresini temizlemesi için izin verir.
