Üretim süreçlerinin optimizasyonu, hem makine yapılarının tasarımında hem de mevcut üretim hatlarının modernizasyon aşamasında en kritik konulardan biridir. Süreçleri optimize etmek için kullanılan ana araçlardan biri, SMED (Tek Dakikalık Kalıp Değişimi) yöntemidir; burada ana varsayım mümkün olduğunca az araç kullanmak ve makinenin değişim süresini azaltmaktır.
Elesa+Ganter, makine kurulum sürelerini kısaltmak için çeşitli bileşenler sunar. Bu makalede, makine ve ekipman bileşenlerinin düzgün doğrusal ayarlanması için kullanılan hazır, standartlaştırılmış elemanlara odaklandık.
Tek veya iki tüplü kılavuz tasarımına dayalı iki temel mekanizma serisi mevcuttur (Şekil 1).

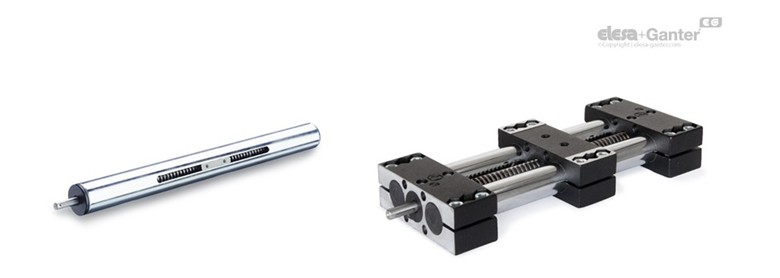

Şekil 1 GN 291 ve GN 491 serilerinin kayma mekanizmaları
Tek tüp tasarımına dayalı besleme mekanizmaları, profildeki bilyalı rulmanlara monte edilmiş trapez şekilli bir vidadan ve frezelenmiş profil yuvasında doğrusal hareket eden kılavuz somunundan oluşur. Yukarıdaki tasarıma dayanarak, kullanıcının elinde dört temel mekanizma varyantı vardır (Şekil 2):

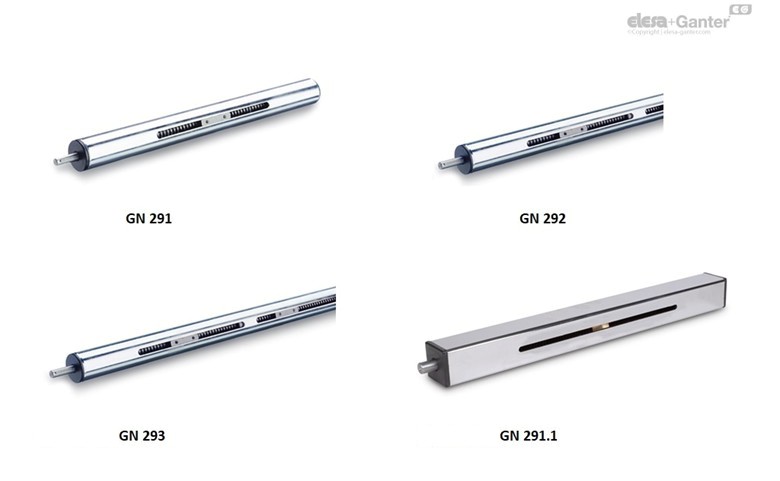

Şekil 2 GN 291, GN 292, GN 293, GN 291.1 serilerinde beslenme mekanizmaları
Çift tüp yapısına dayalı kayma mekanizmaları, alüminyum gövdelerden ve aralarına gömülü bir kızaktan imal edilmiştir. İki gövde arasındaki bağlantı unsuru, kızağın hareket ettiği iki hassas krom kaplamalı borudur. Sürüş, trapez vida ve kızağa sabitlenmiş bir somun aracılığıyla gerçekleştirilir. Yukarıda açıklanan tasarıma dayanarak, kullanıcının elinde iki temel mekanizma varyantı vardır (Şekil 3):

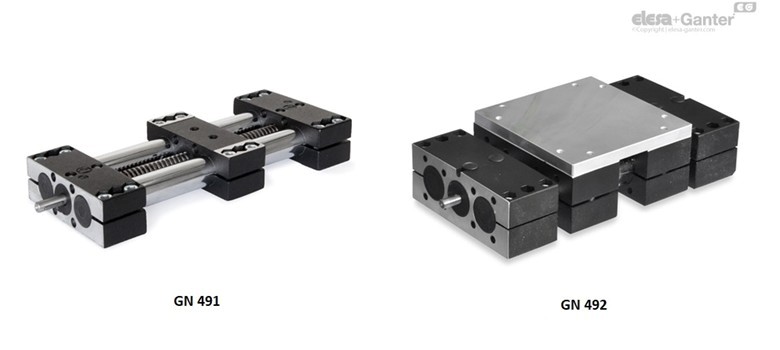

Şekil 3 GN 491, GN 492 serisinin kayma mekanizmaları
Tek tüplü hareket mekanizmaları (GN 29 serisi...) ve geniş bir bağlantı elemanı yelpazesi birçok uygulama için önerilir; genellikle birkaç eksenin birleşmesini veya standart bağlantı elemalarının belirli bir uygulamanın ihtiyaçlarına uyarlanmasını gerektirir.
Öte yandan, çift tüp mekanizmaları (GN 49 serisi...), tasarımları sayesinde özellikle burulma torkları gibi çok daha yüksek yükleri taşıyabilir ve yüksek sertliği koruyabilir.
Basit ve modüler tasarım sayesinde, hem tek hem de çift tüplü besleme mekanizmaları uygulamaya özel olarak kolayca uyarlanabilir. Özel bir versiyon olarak (1 parçadan), bu hareketlerden herhangi birini düzenleyerek değiştirebilirsiniz:
Tasarım ve üretim şirketleri, projelerini uygularken Elesa+Ganter tarafından üretilen ve tedarik edilen standart makine sıklıkla tercih etmektedir. Aşağıda yer alan projelerde hareket mekanizmalarına ait örnek uygulamalar bulabilirsiniz.
1. Üretilen mumlardaki kusurları tespit etmek için kullanılan bir hat
Projede kullanılan mekanizmalar ve konum göstergeleri, kameralar ve aydınlatma cihazlarının hassas konumlandırılması için kullanılır ve ürünün tam doğrulanmasını sağlar (Şekil 4).

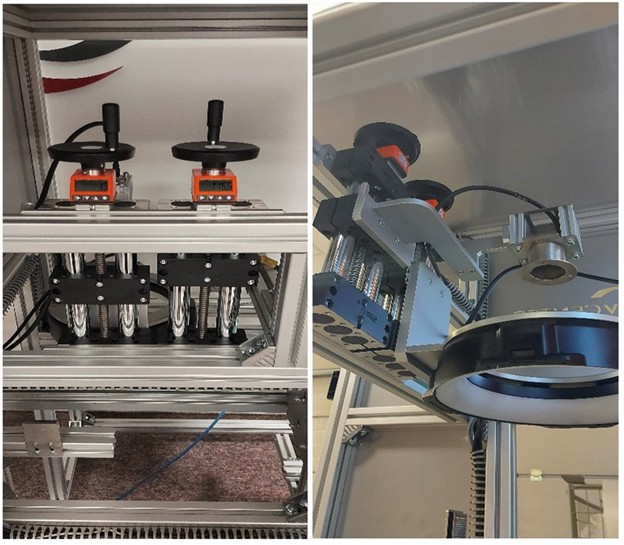

Şekil 4 Kamera ve aydınlatıcı mekanizmalar
Projede şunlar kullanıldı:
2. Serileştirme makinesi projesi
Tasarımda kullanılan mekanizmalar, operatörün ağır baskı başlıklarını ve güvenlik etiketlerini uygularken etiketleyicileri hassas şekilde konumlandırmasını sağlar (şekil 5).

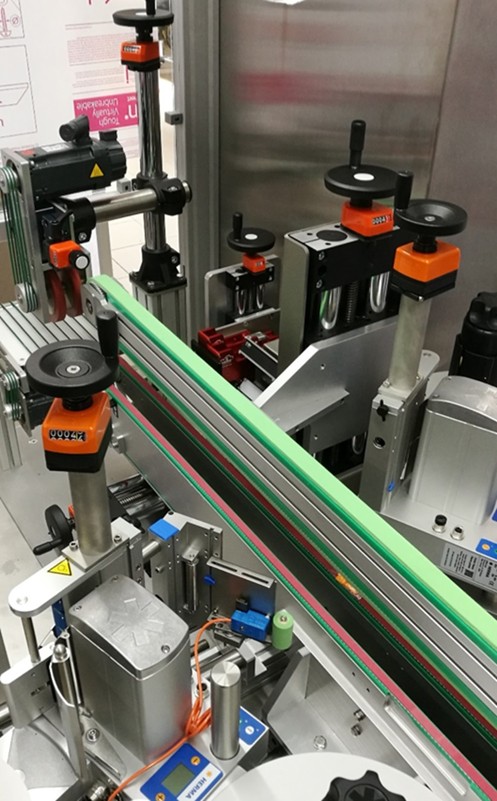

Şekil 5 GN 291 ve GN 492 ilaçlar için serileştirme makinesinin uygulanmasında mekanizmalar
Bu projede şunlar kullanıldı:
3. Radyolojik acil kapı açma sistemi
Bu, bağlantı elemanları ve lineer kaydırma mekanizmasının kullanıldığı bir diğer projedir. Operatör, mekanizma el çarkını çevirerek reaksiyon kolu ile kapı kasası arasındaki bağlantıyı serbest bırakır ve böylece kapının manuel olarak açılmasını mümkün kılar (Şekil 6).

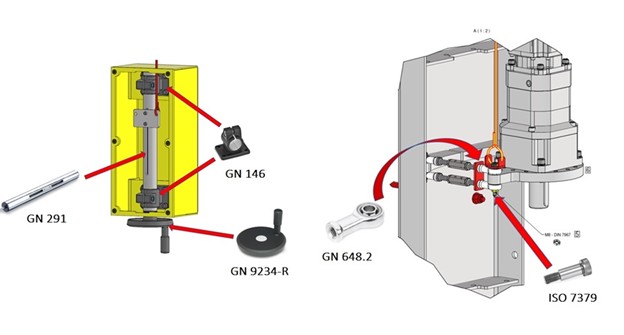

Şekil 6 Servis kutusundaki besleme mekanizması ve reaksiyon koluna monte edilmiş motor
Bu projede şunlar kullanıldı:
4. In-line ekstrüze kauçuk ürünleri için sızdırmazlık uygulayıcı tutucu
Projede kullanılan kaydırma mekanizmaları, uygun özel konnektör setiyle birleşerek XY sistemini oluşturur. Doğru konfigürasyon, operatörün aplikatörün konumlandırılacağı yükseklik, yatay uzantı ve açıyı hassas şekilde ayarlamasına olanak tanır (şekil 7).

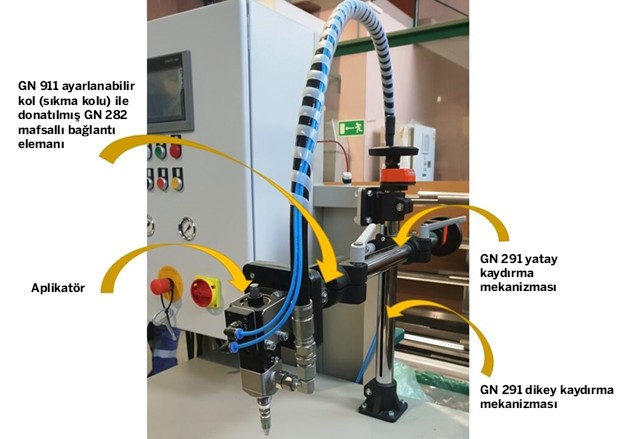

Şekil 7 Sızdırmazlık uygulayıcı
Projede şunlar kullanıldı:
5. Konsolidasyon sürecinden sonra malzemeler için modül ve Poisson sayısının belirlenmesi için konum
Bitmiş parçaların uygun konfigürasyonu sayesinde, operatör test örneğini cihazda hızlı ve hassas şekilde sabitleyebilir (şekil 8).

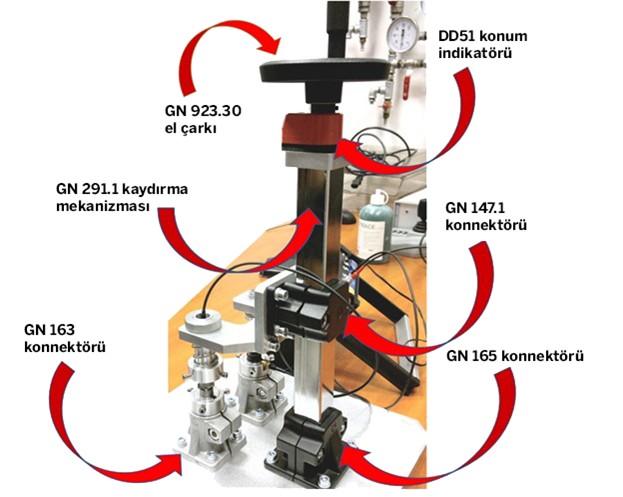

Şekil 8 Modül istasyonu
Projede şunlar kullanıldı:
Elesa+Ganter Türkiye kayma mekanizmaları, çeşitli sektörlerde kullanılabilen çok yönlü çözümlerdir. Hassasiyetleri, esneklikleri ve özel ihtiyaçlara uyum sağlama yetenekleri sayesinde, üretim süreçlerinin verimliliğini ve ürün kalitesini artırmaya katkıda bulunurlar.
Yeni bir proje yürütüyorsanız, Elesa+Ganter'in teknik departmanıyla iletişime geçmenizi öneriyoruz; teknik sorunlarınızı en iyi şekilde çözmenize yardımcı olmaktan memnuniyet duyarız.
