Yan baskı pimleri ile bir iş parçasını hızlı ve kolay bir şekilde nasıl sabitlersiniz?
Birçok endüstriyel uygulama, iş parçasının alet kullanılmadan hızlı bir şekilde monte edilmesini gerektirir. Operatör, bir işlemi gerçekleştirebilmek ve ardından hızla çözebilmek için iş parçasını belirli bir yuvaya manuel olarak keser. İş parçasının konumunu hızlıca belirleyip ardından hızlıca çözme yöntemi, elemanları test ederken, bastırılırken, montaj yaparken, ölçülürken veya doğru sabitlemeden önce ön konumlandırma sırasında sıklıkla kullanılır. GN 713, GN 714, GN 715 veya GN 415 yan baskı pimleri bu tür işler için idealdir (Şekil 1)
Şekil 1 GN 713, GN 714, GN 715 ve GN 415 yan baskı pimleri
GN 713, GN 714 ve GN 715 yan baskı pimleri, soketlerde eksenli olarak monte edilmiş bileşenlerdir. Öncelikle kurulum yöntemiyle farklılık gösterirler. GN 713 kelepçesinin dişli gövdesi var, bu yüzden takmak için dişli bir delik yapmanız gerekir. GN 715 baskı pimleri ise, soketin içine bastırarak monte edilir. Ayrıca, GN 715 versiyonu için basınç pimi malzemesi çelik ve plastik arasında seçilebilir. Bunun sayesinde, dübel ile iş parçası arasında birlikte çalışmak için hangi malzeme çiftini kullanacağımıza karar verebiliyoruz. GN 714 yan baskı piminde basınç pimi yoktur, sadece "ayrılmış" kelepçe elemanını sabitlemek için dişli bir delik vardır.
Aşağıda, bir çamaşır makinesinin hızlı kurulumuna dair bir demo örnek verilmiştir. Sokette iki taban pimi ve bir GN 715 yan kelepçesi var.
Fotoğraf 1'de, 2 konumlandırma pimi ve GN 715 yan baskı piminin yerleştirildiği bir alüminyum halka görüyoruz.

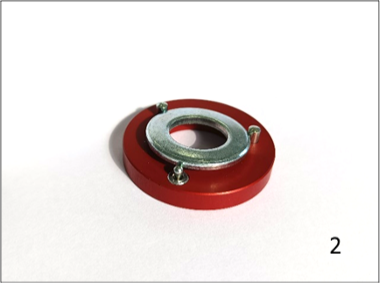

Şekil 2, konumlandırma pimlerinin üzerine dayanan ancak henüz onlara bastırılmamış önceden yerleştirilmiş bir ped göstermektedir.

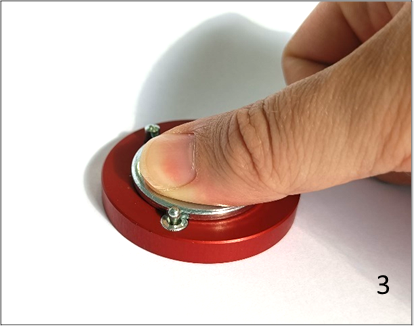

Üçüncü fotoğrafta çamaşır makinesinin halkaya bastırılmış halkasını görüyoruz.

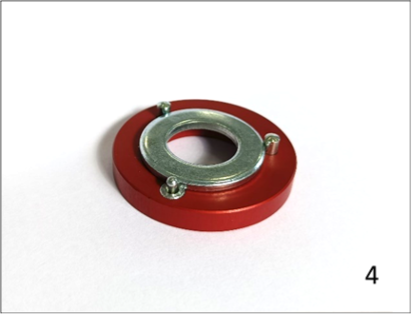

Şekil 4'te, konumlanmış çamaşır makinesi GN 715 yan baskı pimi ile sabit bir konumda tutulur.

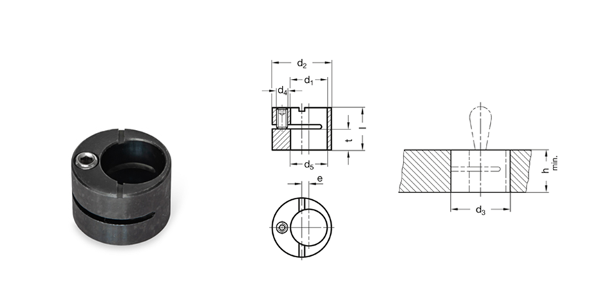

Yan baskı pimlerinin avantajı, kompakt tasarımları sayesinde çok az yer kaplıyorlar. Öte yandan, basınç piminin bükülmesi küçüktür ve boyuta bağlı olarak 0,9 mm ile 3,2 mm arasında bir bükülme aralığı vardır; bu da genellikle yan baskı pimlerinin takılmasında yüksek hassasiyet ve monte edilen detayların boyutsal tekrarlanabilirliği gerektirir. GN 715.2 eksantrik burçlar, GN 714 ve GN 715 yan baskı pimleriyle birlikte kullanılabilir. GN 715.2 eksantrik burçlar, GN 714 ve GN 715 yan baskı pimlerinin konumunu ayarlamanıza olanak tanır. Eksantrik kelepçelerin kullanımı, sıkıştırma pozisyonunun iş parçasının toleranslarına tam olarak ayarlanmasını sağlar (Şekil 3).
Şekil 3 GN 715'in GN 715.2 eksantrik burcuna nasıl monte edileceği gösterilmiştir. İş parçasının hızlı montajını sağlayan GN 713, GN 714 ve GN 715'e alternatif olarak GN 415 serisi yan baskı pimleridir.

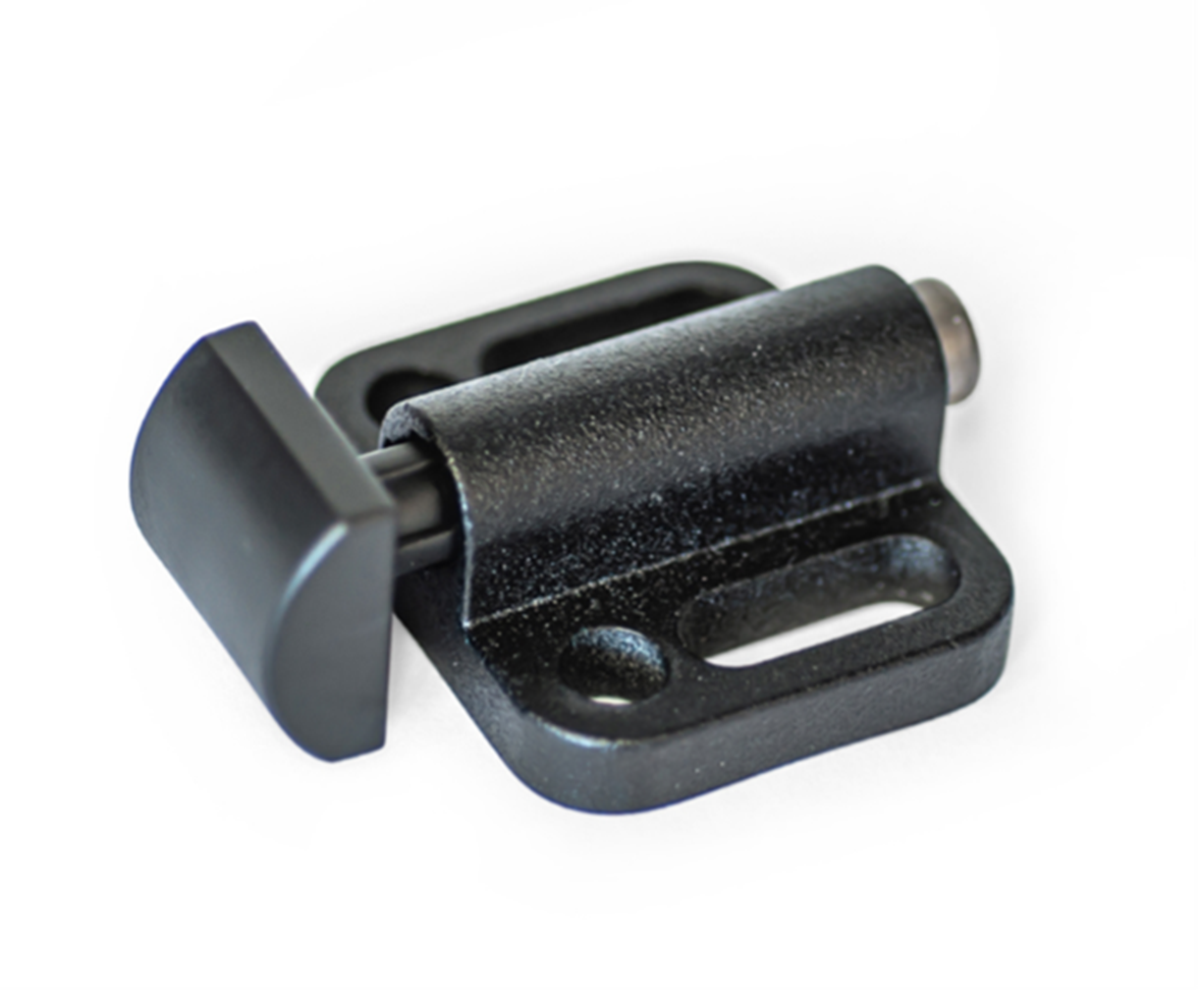

Şekil 4 GN 415 yan baskı pimi
Bu ürün, montaj sırasında GN 415'in iş parçasına göre basınç mesafesinin ayarlanabilmesi için dört delikli gövde kullanır; bunlardan ikisi fasulye şeklinde ve ikisi yuvarlaktır. Basınç elemanı plastik veya paslanmaz çelikten yapılabilir.
GN 415 yan baskı piminin GN 713, GN 714 ve GN 715 serilerine kıyasla en büyük avantajı, 2,8 mm ile 8,2 mm arasında olan basınç elemanı stroğudur; bu da farklı boyutlarda iş parçalarını monte etmenize olanak tanır.
Aşağıda kartı prize takma örneği verilmiştir. Taban, konumlandırma pimleri ve iki GN 415 yan baskı pimi olan bir sokettir. İş parçası simülasyon plakası önceden sabitlenir, ardından elle preslenir ve sonunda sokette kilitlenir. (Şekil 5).
Şekil 5 Plakanın GN 415 yan baskı pimleri ile hızlı montajı
Özetle, yan baskı pimleri iş parçasını sokete hızlıca kilitlemenize olanak tanıyan elementler ve dört farklı tasarım ve açı ile size seçim yapma fırsatı sunar:
