ERB.

Çift yönlü gömme çekme kolları

Özellikler ve uygulamalar

ERB. çift yönlü bir hizada çekilebilen kollar, sürgülü kapıları açmak ve kapamak için uygundur.

Boşluğun ergonomisi güvenli, emniyetli, rahat ve ergonomik bir kavrama sağlar. Yuvarlak ve kompakt hatlar.

Teknik veriler

Tabloda belirtilen kaldırma (F1) ve çekme (F2) direnci değerleri, 1,5 mm kalınlığında, kuvvetlendirilmiş metal levha paneller (test amaçları doğrultusunda kuvvetlendirilmiş) üzerine takılı kollar ile laboratuarda yapılan testlerin sonucunda elde edilmişti

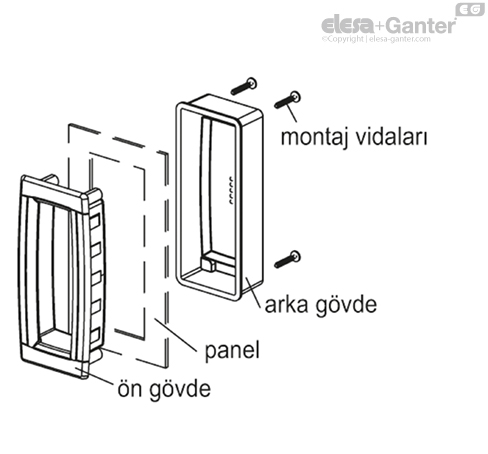

Montaj talimatları

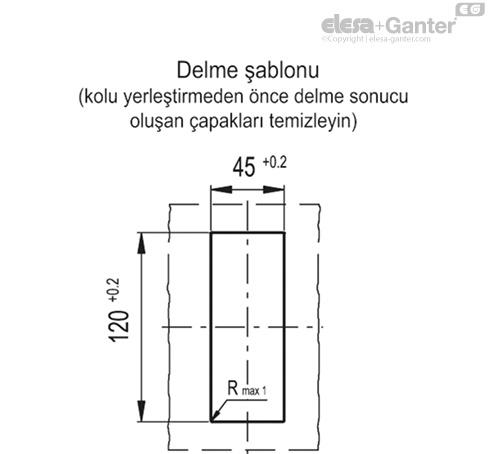

• Kol muhafazasını, tabloda belirtilen şablon boyutlarına uygun olarak delin.

• Kolu takmadan önce tüm delme çapaklarını giderin.

• Kolun ön gövdesini panelin muhafazasına takın.

• Kolun arka gövdesini arka panele takın ve ön kol bölümüyle tamamen yerleşemne kadar bastırın.

• Kendinden oturan vidalar ile iki gövdeyi oturtun.
