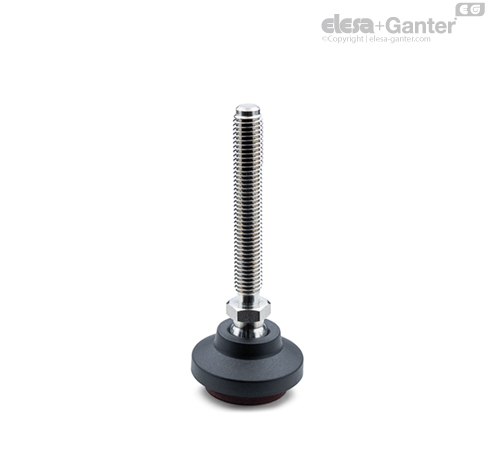

LS.VA-SST

Titreşim söndürme dengeleme elemanları

Özellikler

Bunlar, aşağıdakilere neden olabilecek ekipman ve makinelerin hareket eden kısımları ya da dengesiz titreşen kütlelerinin yol açtığı titreşimler, şoklar ve parazitleri gidermek için tasarlanmıştır:

• makinenin ve/veya yakınındakilerin arızalanması ve kullanım ömürlerinin kısalması;

• operatörün sağlığına zararı;

• gürültü.

Sipariş bilgisi

Dengeleme ayakları taşımayı ve depolamayı kolaylaştırmak amacıyla monte edilmemiş olarak sağlanır. Bileşenler (taban ve sap) ayrı ambalajda sağlanır: Daha az hacim kaplar ve çizilmelere ve kirlenmeye karşı daha iyi koruma sağlanır.

Taban ve gövdeleri ayrı ayrı sipariş etmek için bkz:

• Tabanlar/Gövdeler olası kombinasyonlar tablosu.

• kodları Tabanlar

• kodları Çubuk vidalar

Tercihe göre teknik veri ve kılavuzları

Tabloda gösterilen maksimum statik yük değeri, 0,4 N/mm²’lik belirli bir yük için optimal titreşim sönümleme sağlamak amacıyla söndürücü parçanın maruz bırakılabileceği statik yükü göstermektedir.

Tabloda, bir dinamik yük bulunması halinde bir 0,6 N/mm² yükle elastik deformasyon değerlerini de (l₂) gösterilmektedir.

Sönümlemenin etkililiği, makinenin bozulma frekansı ve sönümlendirme ayağının doğal frekansı arasındaki orana bağlıdır.

Tabanın doğal frekansı, malzemeye, geometriye ve maruz kaldığı özgül yüke [N/mm²] bağlıdır.

Özgül yük, uygulanan yükün sönümlendirici parçanın destek alanına bölünmesiyle elde edilir.

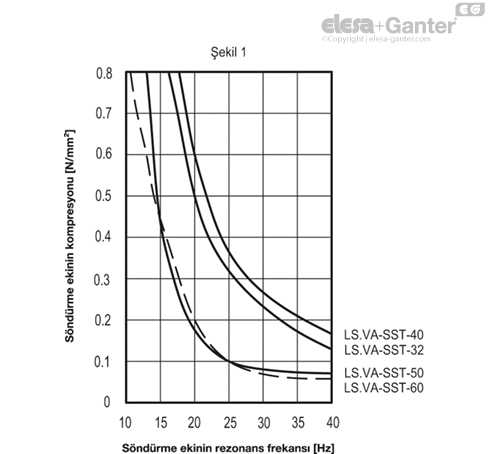

Özgül yük bilindiğinde, ayağın doğal frekansı, Şekil 1’deki grafikten elde edilebilir.

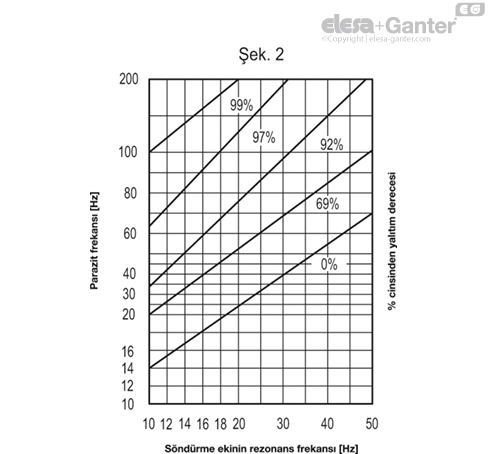

Sönümleme, makinenin bozulma frekansı ve sönümlendirme ayağının doğal frekansı arasındaki oran √2 değerinden büyük olduğunda başlar. Makinenin girişim frekansı ve ayağın doğal frekansı arasındaki fark ne kadar büyük olursa, sönümleme de o kadar büyük olur (bkz. Şekil 2).

Örnek:

• Ayakta beklenen yük = 150 N

• Özgül yük LS.VA-SST-32 = 150/239 = 0,63 N/mm²

• Özgül yük LS.VA-SST-40 = 150/452 = 0,33 N/mm²

• Bu nedenle LS.VA-SST-40 seçilmiştir, çünkü örneğin özgül yükü, 0,4 N/mm²’den küçük olup bu da optimal sönümleme değeridir.

• Şekil 1’deki grafiği 0,33 N/mm²’lik özgül yükle girdiğimizde 26 Hz (eğri LS.VA-SST-40) şeklinde bir doğal frekans elde ediyoruz.

• Şekil 2’deki grafik 26 Hz değeriyle girildiğinde, seçilen ayak 32 Hz’den büyük frekanslarda sönümlemeye başlayacaktır. 61 Hz’lik bir makine frekansı için %69 sönümleme elde edilir. 85 Hz’lik bir makine frekansı için %92 sönümleme elde edilir.





Talep üzerine aksesuarlar

Galvanizli çelik somun (bkz.Somunlar NT.).
