GN 1460

Teleskopik sürgüler

GN 1460 teleskopik sürgüler, dikey olarak ve çift halinde takılırlar. Strok, nominal uzunluğun ≈ %100’üne ulaşır l₁ (tam uzatma).

Teleskopik sürgüler çift olarak teslim edilir. Mekaniği sayesinde, sol ya da sağ taraftaki uzantı üzerine monte edilebilirler. Tüm montaj deliklerine yardımcı deliklerden kolayca ulaşılır. Yalnızca bağlantı delikleri gösterilmiştir, fakat üretimle ilgili başka delikler de bulunabilir.

• Diğer uzunluklar ve delik boşluğu
• Diğer bağlantı seçenekleri

• Teleskopik Sürgü Tiplerine Genel Bakış

• Teknik bilgi Teleskopik sürgüler
• Sabitleme seçenekleri Teleskopik sürgüler
• Montaj bilgileri Teleskopik sürgüler
• Genel notlar Teleskopik sürgüler
• Bileşen seçenekleri Teleskopik sürgüler

• Paslanmaz çelik özellikler

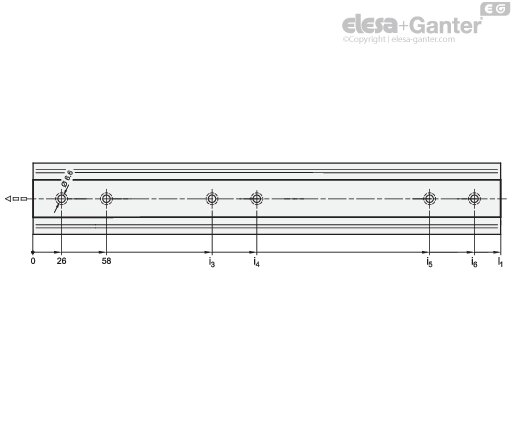

Montaj Delikleri - Dış Sürgü



Montaj Delikleri - İç Sürgü



l1	i3	i4	i5	i6
250	168	200	-	-
300	218	250	-	-
350	250	282	-	-
400	154	186	314	346
450	154	186	378	410
500	186	218	410	442
550	250	282	474	506
600	250	282	506	538
650	282	314	570	602
700	314	346	602	634
750	346	378	666	698
800	346	378	698	730

Montaj Vidaları

Belirtilen yükleme kuvvetlerinin F_S çevreleyen yapı içerisinde güvenli bir şekilde emilebilmesi için dış ve iç sürgünün mevcut tüm havşa başlı delikleri kullanılmalıdır. Bağlantı vidalarının kullanılmaması belirtilen yük kapasitesini azaltır. Montaj için aşağıdaki vidalar kullanılabilir:

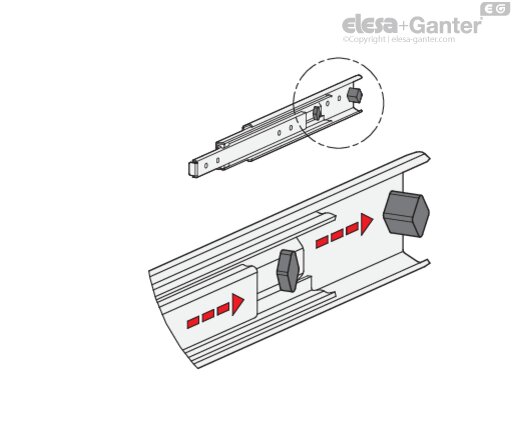

Tip F lastik tamponlar, ilgili uç pozisyonda sürgünün darbesini azaltır. Bu özellik, gürültü oluşumunu en aza indirir ve kullanım ömrünü artırır. Sürgülere kısmen gizli kısmen görünür bir şekilde takılan tamponlar, şekil, malzeme ve sertlik bakımından her bir gerekliliği karşılamaktadır.

Lastik tampon, arka durdurma pozisyonunda bir kilitleme fonksiyonu da üstlenir. Bu özellik, sürgünün açılıp kapatılmasıyla oluşan hafif bir dirençle fark edilebilir.

Uzatma yönünde daha büyük statik veya dinamik yük meydana gelirse, bu yükler dış tamponlar tarafından emilmelidir.



Tip F’nin ilaveten bir ayrılma özelliği vardır ve bu özellik sayesinde uzatma sürgüleri, orta ve iç sürgü yerinde birbirlerinden tamamen ayrılabilir. Bu özellik yalnızca montajı kolaylaştırmakla kalmaz. Aynı zamanda, örneğin arkada yerleşik olan bileşenler üzerinde sık bakım işlemi gerçekleştirildiğinde, uzatmanın hızlı bir şekilde çıkartılmasını da sağlar.

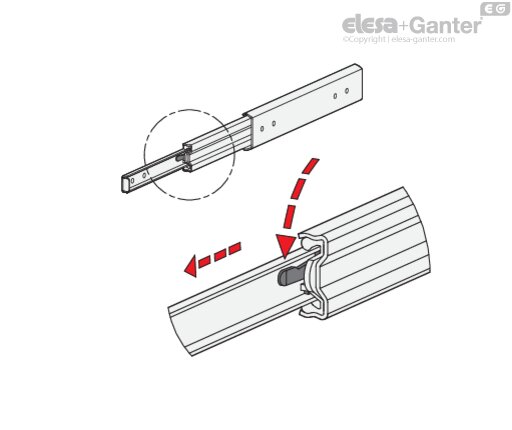

Teleskopik sürgü, açma kolunun aktive olmasıyla çekilmiş pozisyonda hızlıca ve kolayca ayrılarak, iç sürgünün önden kolayca çıkartılmasını sağlar.

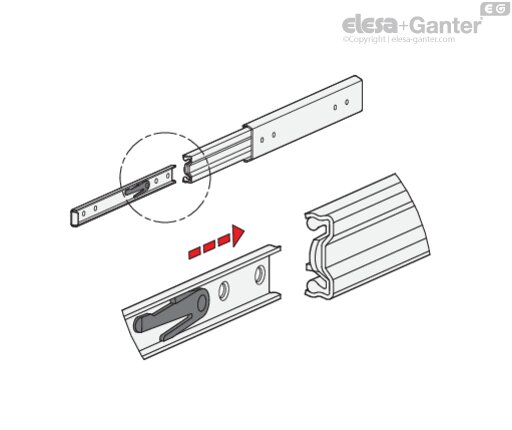

Sürgüleri yeniden bağlamak için, bilyeli kafeslerin ön uç pozisyona getirilmesi gerekir. Daha sonra iç sürgü, otomatik olarak tekrar yerinde kilitlendiği arka uç durma pozisyonuna takılır.

Serbest bırakma mekanizmasının korumalı düzeni, sürgünün yanlışlıkla ayrılmasını önler.
