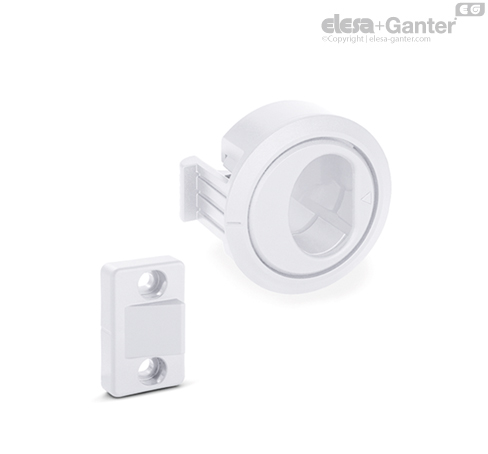

CMS-CLEAN

Yaylı kilitler

Özellikler ve uygulamalar

CMS-CLEAN, kol ve yaylı kilit fonksiyonlarını tek bir üründe birleştirmiştir.

Kapı, belirtilen üçgen şeklindeki indeks noktasında kolun dışarıya doğru çekilmesiyle açılabilir.

Bağlantı elemanı, bir çerçeve (Şekil 1) ya da bir profil (Şekil 2) üzerinde uygulanabilir.

Parçaları, hijyenik nedenlerle sık olarak derin temizlik müdahaleleri yapılması gereken tıbbi ve hastane ekipmanı ile gıda endüstrisi makinelerinde kullanılmaya özellikle uygundur.



Montaj talimatları

• Ürünle birlikte verilen şablon izlenerek kapıya bir delik açılır.

• Kollu gövde delik açılan kapıya yerleştirilir.

• Mandallı gövde, kapının arkasında durdurma parçasına kadar kollu gövde üzerine monte edilir ve kendinden diş açan AISI 316 paslanmaz çelik vidalarla (ürünle birlikte verilmiştir) sabitlenir.

• Çerçeve olması durumunda ise şablona uygun olarak iki delik açılır. Bağlantı elemanının mandala göre doğru konumlandırılması için, bağlantı elemanının ve kollu gövdenin üzerindeki referans çentikler aynı hizada olmalıdır.

• Bağlantı elemanı, M5 silindirik başlı altıgen soket vidalar (temin edilmemektedir) ile çerçeve ya da profile yerleştirilir.
