Cam elyafı ile güçlendirilmiş poliamid bazlı (PA) teknopolimer, siyah renk, mat yüzey. Asetal reçinesi bazlı (POM) teknopolimer tutma kanatları.
Nikel kaplamalı çinko alaşımı.
2 mm kalınlığında galvanizli çelik
Nikel kaplı pirinç.
Açıklık serbest bırakma kuvvetinin (kol en iyi koşullarda takıldığı sürece 45 N) doğru olmasını sağlamak için, montaj sırasında kolun iki parçasının olabildiğince yakın konumlandırılması (Şekil 1) tavsiye edilir.

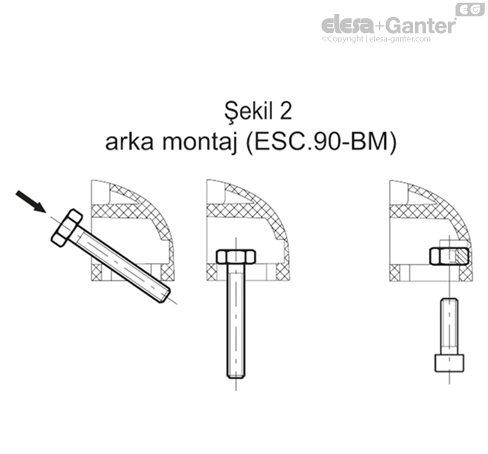

DIN 933 M6 altıgen başlı vidalar veya DIN 439B M6 altıgen somunların kullanımıyla arka montaj: vidayı Şekil 2'de gösterildiği gibi yerleştirin. Somun ile montajı kolaylaştırmak için, öncelikle somunun şekilde gösterildiği gibi sıkıştırılmasını tavsiye ederiz.

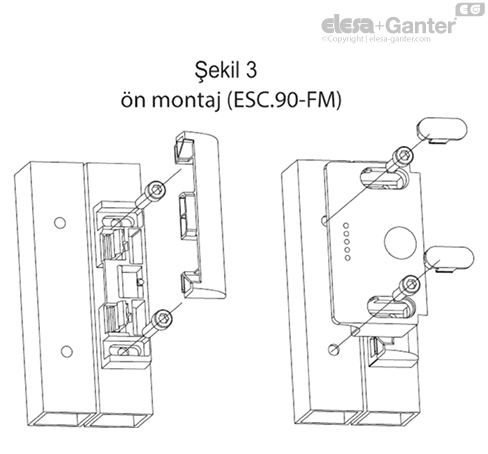

M6 silindirik başlı vidalar kullanılarak ön montaj: vidalar ile teması önleyen benzer kapaklar takarak kapı çerçevesi ve kapıyı yerleştirin (Şekil 3) (dışarıdan kurcalamaya dayanıklı).
Önerilen sıkıştırma torku: 5 Nm.

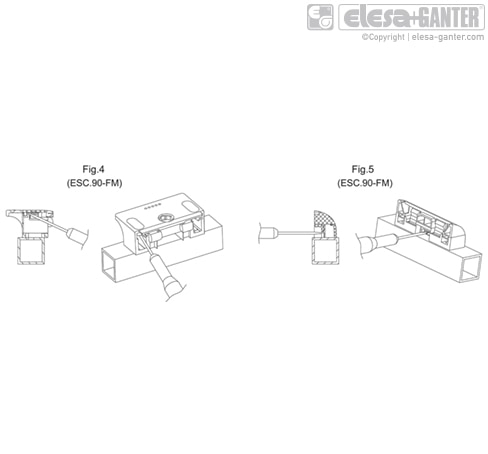

Hem kapıda (Şekil 4) hem de kapı çerçevesindeki (Şekil 5) kapakları tornavida ile sökmek sadece kapı açıkken mümkündür.
