VCK+G (S>5 mm kalınlıkta kapılar için): VCK'ye göre ancak nikel kaplı pirinç kılavuz burç ve somun (L = 24 mm olan tip hariç) ve galvanizli çelik düz yaylı conta araya girmiş olarak.

tutturmak için delikli AISI 316 L sinterlenmiş paslanmaz çelik içerisinde sarmal kilit mandalı kamı;

VCK+G-SST (S ≤ 5 mm kalınlıkta kapılar için): VCK-SST'ye göre ancak nikel kaplı pirinç kılavuz burç, somun ve AISI 303 paslanmaz çelik DIN 6798 düz yaylı somun.

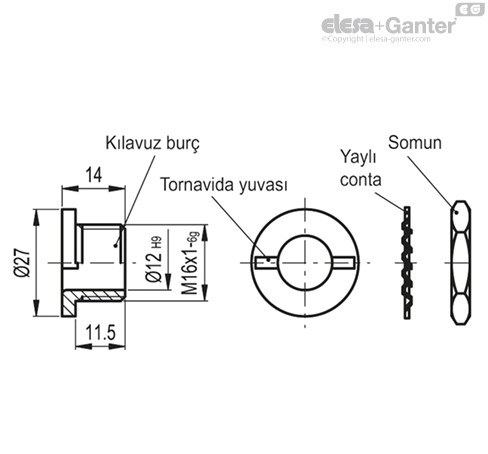

Kılavuz burç ve somun takımı (kodlu ve tanımlı tabloya bakınız).

Aşağıdaki tabloda belirtilen şartlar uyarınca, (l) somun uzunluklu topuzu seçin.
Tabloda belirtilen şartlar uyarınca, kapıda silindirik bir montaj deliği açın.
Tabloda belirtilen şartlar uyarınca, topuzdan "f" mesafesinde olacak şekilde tutturmak için somuna bir delik açın.

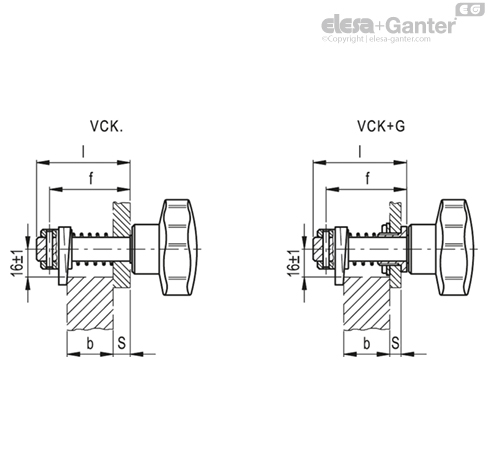

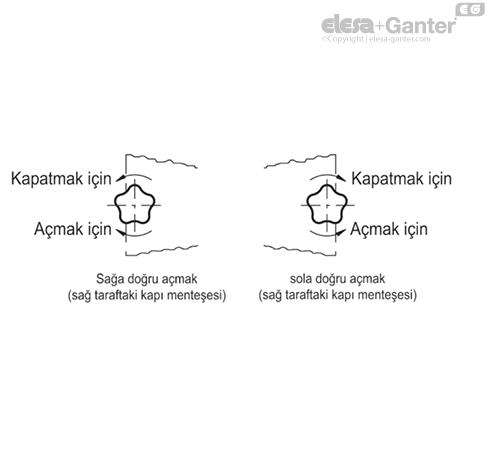

Somunu kapı üzerindeki deliğe yerleştirin ve diğer parçaları monte edin.

VCK. kilit mandalı tipi topuzlar monte edilmemiş halde temin edilir.

Kapının kalınlığı / dirsek		UYGULAMALAR	Saplamanın uzunluğu (l)	Montaj deliği	Sabitleme için delik mesafesi
S ≤ 5	S+b ≤ 9	VCK. VCK-SST	24	Ø12 H9	f=S+b+8.5
S ≤ 5	b > 5	VCK. VCK-SST	24	Ø12 H9	f=S+b+8.5
S ≤ 5	S+b ≤ 31	VCK+G VCK+G-SST	46	Ø16 H9	f=S+b+11
	b > 22.5-S		46
	S+b ≤ 39		54
	b > 27.5-S		54
	S+b ≤ 49		64
	b > 29.5-S		64
S > 5	S+b ≤ 31	VCK. VCK-SST	46	Ø12 H9	f=S+b+8.5
	b > 11		46
	S+b ≤ 39		54
	b > 16		54
	S+b ≤ 49		64
	b > 18		64
