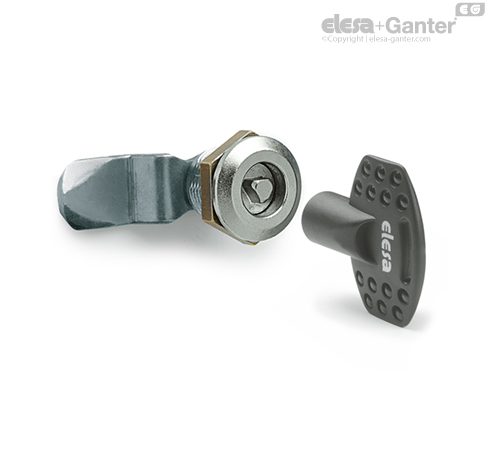

CQ.

Anahtarlı kaldıraç kilit mandalları

Stator ve döner mil

Nikel kaplamalı çinko alaşımı.

Somun

M19X1 dişli stator için = pirinç.

M22x 1.5 dişli stator için = galvanizli çinko alaşımı.

Şekil verilmiş kapatma kolu

Galvanizli çelik.

M19X1 dişli stator için, kalınlık = 2,5 mm.

M22x 1.5 dişli stator için, kalınlık = 3 mm.

Yaylı pul

Galvanizli çelik.

paketleme halkası

M19X1 dişli stator için = PVC.

M22x 1.5 dişli stator için = SBR kauçuk.

Vida

M5x8 galvanizli çelik.

Anahtar

Poliamid bazlı (PA) teknopolimer.

Dönüş

90°.

IP koruma

uyarınca IP 65 koruma sınıfı EN 60529

Standart uygulamalar:

• CQ/A: anahtar için iki kanatlı delik.
• CQ/T: anahtar için üçgen delik.
