Profiller için çift menteşeler

Özellikler ve uygulamalar

Bu tip menteşe şu gibi durumlarda önerilir; örneğin bir merkezi çerçevenin iki yanal kapı ile bağlı olduğu durumlarda. 30'dan 60 mm'ye kadar olan alüminyum profiller ile kullanılabilir, ayrıca farklı boyutları da birleştirir.

Döndürme açısı (yaklaşık değer)

Maksimum 260°/275° (birbirine bağlı iki yüzeyin aynı derecede olduğu durumlarda 0° olan -95° ve +165°/180°).

Menteşenin mekanik performansını zayıflatmamak adına, dönüş açısı limiti geçilmemelidir.

Uygulamanız için uygun tipte ve doğru sayıda menteşeyi seçmek için bkz. Kılavuzlar.

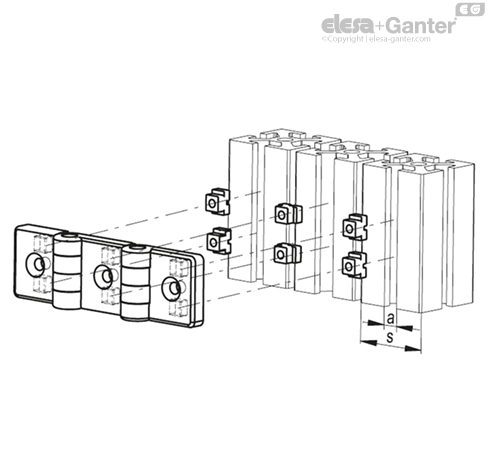

Profil boyutu		Ek yönü	Ek rengi
s	a
30	6		Açık gri
	8
40÷45	8		Koyu gri
	10
50÷60	10		Siyah
	12



Direnç testleri	EKSENEL GERİLME		RADYAL GERİLME		90° AÇILI GERİLİM
Açıklama	Maksimum çalışma yükü Ea [N]	Kırılma yükü Ra [N]	Maksimum çalışma yükü Er [N]	Kırılma yükü Rr [N]	Maksimum çalışma yükü E90 [N]	Kırılma yükü R90 [N]
CFI.30-30/30 SH-6	440	2570	1850	3710	300	1700
CFI.30-40/40 SH-6	320	2280	1750	3490	220	870
CFI.40-30/30 SH-6	320	2280	1750	3490	220	870
CFI.40-40/40 SH-6	320	2280	1750	3490	220	870
CFI.45-30/30 SH-6	240	2150	1760	3520	190	780
CFI.45-40/40 SH-6	240	2150	1750	3490	190	780
CFI.45-45/45 SH-6	240	2150	1760	3520	190	780
CFI.60-30/30 SH-6	280	1510	1600	3190	180	850
CFI.60-40/40 SH-6	280	1510	1600	3190	180	850
CFI.60-45/45 SH-6	240	1510	1600	3190	180	780
