Ana özellikler
Malzeme
Cam elyafıyla güçlendirilmiş poliamid bazlı (PA) UL-94 V0 sertifikalı kendiliğinden sönen teknopolimer, siyah veya gri renkte RAL 7040 (C33), mat kaplamalı.
Döner pim
Cam elyafıyla güçlendirilmiş poliamid bazlı (PA) UL-94 V0 sertifikalı kendiliğinden sönen teknopolimer, siyah veya gri renkte RAL 7040 (C33), mat kaplamalı.
Montaj kiti (bkz. montaj):
- 425948 CFMW - KIT RICAMBIO NERO ACCESSORI
- 425949 CFMW - KIT RICAMBIO GRIGIO ACCESSORI
Her bir KİT, 4 kapatma kapağı (şekil 1) ve teknopolimerden 4 burç (şekil 2 ve şekil 3) içerir.
Montaj
CFMW-AE-V0 menteşe üç farklı şekilde monte edilebilir:
- Vidalara serbest erişimi önlemek için kit (şekil 1) içerisinde verilen M6 UNI 5933 ISO 10642 havşa başlı vida (birlikte verilmez) ve vida kapağı ile.
- Kit (şekil 2) içerisinde verilen burç ile ayarlamak için altıgen soketli silindirik başlı vida M6 UNI 5931 ISO 4762 (birlikte verilmez) ile.
- M6 UNI 5588 ISO 4032 somun (temin edilmez) ve kit içinde temin edilen burç ile (şekil 3). Bu tür montaj, menteşe için kurcalamaya karşı tamamen koruma sağlar.
Genel bilgiler
Özellikler ve uygulamalar

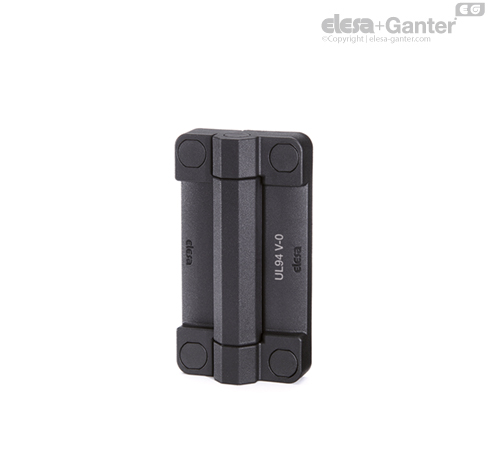

CFMW-AE-V0 menteşe, belirli yönetmeliklerin yangın riskini önleyebilen malzemeler kullanılmasını gerektiren tüm alanlarda kullanılabilir.
Farklı montaj seçenekleri bu ürünün birçok alüminyum profil (30 mm minimum yan) üzerine kurulmasını kolaylaştırır.
CFMW-AE-V0 menteşe, dahili güvenlik anahtarlı CFSW. menteşe ile monte edilebilir CFSW.
Döndürme açısı (yaklaşık değer)
Maksimum 180° (birbirine bağlı iki yüzeyin aynı derecede olduğu durumlarda 0° olan 0° ve +180°).
Menteşenin mekanik performansını zayıflatmamak adına, dönüş açısı limiti geçilmemelidir.
Birbirine bağlı iki yüzeyin aynı derecede olduğu durum, menteşenin herhangi bir negatif açı (şekil 4) tarafından gerilim almaması gerektiği için tam olarak doğrulanmalıdır.
Uygulamanız için uygun tipte ve doğru sayıda menteşeyi seçmek için bkz. Kılavuzlar.
| Direnç testleri | EKSENEL GERİLME | RADYAL GERİLME | 90° AÇILI GERİLİM |
 |  |  |
| Açıklama | Maks. sınırda statik yük
Sa [N] | Maks. sınırda statik yük
Sr [N] | Maks. sınırda statik yük
S90 [N] |
| CFMW.70-AE-V0 | 2100 | 2800 | 1300 |
| CFMW.110-AE-V0 | 2100 | 2800 | 1300 |
Maksimum statik yük, ötesine geçildiğinde malzemenin kırılabileceği ve dolayısıyla menteşe performansının etkileneceği değerdir. Elbette bu değere, ilgili uygulamanın önemine ve güvenlik düzeyine göre uygun bir katsayı uygulanmalıdır.
