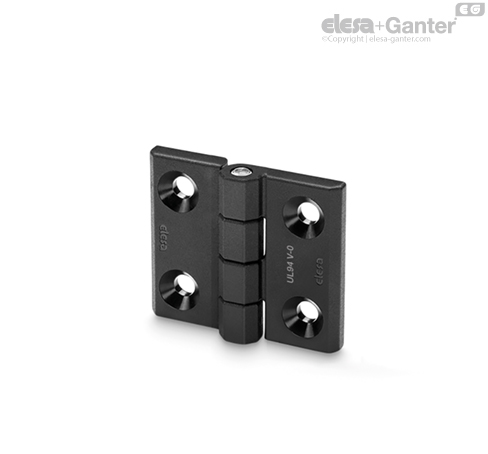

CFMQ-AE-V0

Menteşeler

Özellikler ve uygulamalar

CFMQ-AE-V0 menteşe, belirli yönetmeliklerin yangın riskini önleyebilen malzemeler kullanılmasını gerektiren tüm alanlarda kullanılabilir.

CFMQ-AE-V0 menteşe, dahili güvenlik anahtarlı CFSQ menteşe ile monte edilebilir.

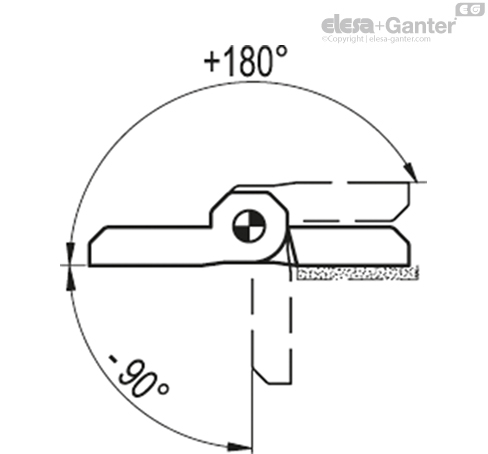

Döndürme açısı (yaklaşık değer)

Maksimum 270° (birbirine bağlı iki yüzeyin aynı derecede olduğu durumlarda 0° olan -90° ve +180°).

Menteşenin mekanik performansını zayıflatmamak adına, dönüş açısı limiti geçilmemelidir.

Uygulamanız için uygun tipte ve doğru sayıda menteşeyi seçmek için bkz. Kılavuzlar.





Direnç testleri	EKSENEL GERİLME	RADYAL GERİLME	90° AÇILI GERİLİM
Açıklama	Maks. sınırda statik yük Sa [N]	Maks. sınırda statik yük Sr [N]	Maks. sınırda statik yük S90 [N]
CFMQ.60-45-AE-V0 SH-6	1800	3200	900

Maksimum statik yük, ötesine geçildiğinde malzemenin kırılabileceği ve dolayısıyla menteşe performansının etkileneceği değerdir. Elbette bu değere, ilgili uygulamanın önemine ve güvenlik düzeyine göre uygun bir katsayı uygulanmalıdır.
