CFM-VD
78711-R,20
78710-R,10
78712-R,50
ellerGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
ellerGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10

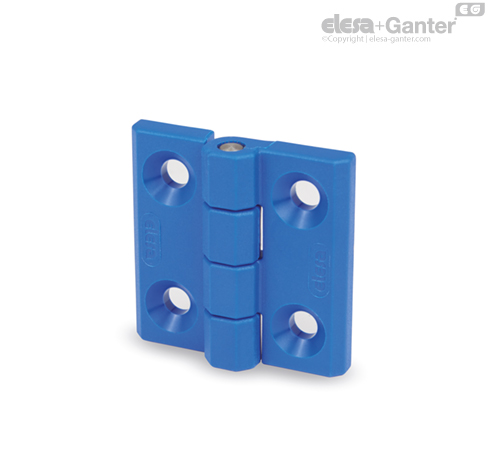

Cam elyafı ile güçlendirilmiş poliamid bazlı (PA) teknopolimer, RAL 5005 mavi renk, mat yüzey.
FDA uyumlu hammaddeden üretilmiştir (FDA CFR.21 ve EU 10/2011).
AISI 303 paslanmaz çelik
havşa başlı vidalar için içten geçmeli delikler.
RAL 5005 mavi renk, kazayla gıda kontaminasyonu halinde kolaylıkla görülebilir.
Özellikle gıda ve ilaç endüstrilerindeki uygulamalara uygundur.
Maksimum 270° (birbirine bağlı iki yüzeyin aynı derecede olduğu durumlarda 0° olan -90° ve +180°).
Menteşenin mekanik performansını zayıflatmamak adına, dönüş açısı limiti geçilmemelidir.
Uygulamanız için uygun tipte ve doğru sayıda menteşeyi seçmek için bkz. Kılavuzlar.
| Direnç testleri | EKSENEL GERİLME | RADYAL GERİLME | 90° AÇILI GERİLİM | |||
| Açıklama | Maksimum çalışma yükü Ea [N] | Kırılma yükü Ra [N] | Maksimum çalışma yükü Er [N] | Kırılma yükü Rr [N] | Maksimum çalışma yükü E90 [N] | Kırılma yükü R90 [N] |
| CFM.40 SH-5-VD | 100 | 1600 | 200 | 1900 | 200 | 1200 |
| CFM.50 SH-6-VD | 100 | 2100 | 200 | 3100 | 200 | 2000 |
