CFDA

Dar pervazlar için menteşeler

Özellikler ve uygulamalar

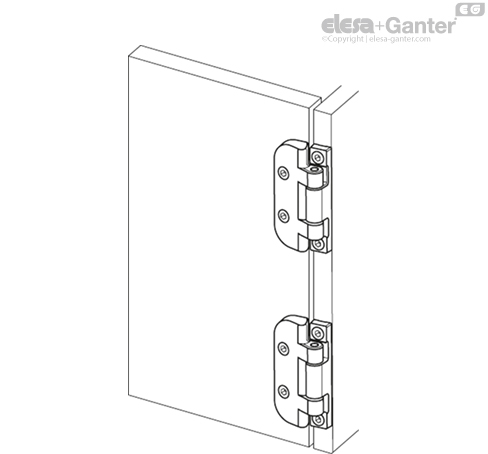

Menteşe, örneğin dar pervazlı yapılarda kullanmak amacıyla farklı boyutlara (bir dar geniş ve bir dar boyut) sahip iki gövdeden oluşmaktadır.

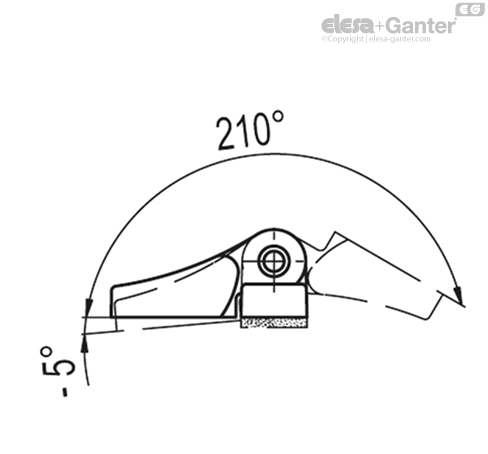

Döndürme açısı (yaklaşık değer)

Maksimum 215° (birbirine bağlı iki yüzeyin aynı derecede olduğu durumlarda -5° olan +210° ve 0°).

Menteşenin mekanik performansını zayıflatmamak adına, dönüş açısı limiti geçilmemelidir.

Uygulamanız için uygun tipte ve doğru sayıda menteşeyi seçmek için bkz. Kılavuzlar.





Direnç testleri	EKSENEL GERİLME		RADYAL GERİLME		90° AÇILI GERİLİM
Açıklama	Maksimum çalışma yükü Ea [N]	Kırılma yükü Ra [N]	Maksimum çalışma yükü Er [N]	Kırılma yükü Rr [N]	Maksimum çalışma yükü E90 [N]	Kırılma yükü R90 [N]
CFDA.72 SH-4	200	2900	400	1400	400	1600
CFDA.100 SH-5	400	3200	400	1800	800	1800
