CFU-RA
78711-R,20
78710-R,10
78712-R,50
ellerGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
ellerGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Cam elyafı ile güçlendirilmiş poliamid bazlı (PA) teknopolimer, siyah renk, mat yüzey.
Cam elyafı ile güçlendirilmiş poliamid bazlı (PA) teknopolimer, siyah renk, mat yüzey.
Tribolojik dolguları bulunan, bazlı cam elyaf takviyeli poliamid (PA) bazlı teknopolimer, siyah renk, mat kaplamalı.
AISI 304 paslanmaz çelik vida
AISI 316 paslanmaz çelik somun
Altıgen soketli M6 silindirik başlı vidalar için içten geçmeli delikler.

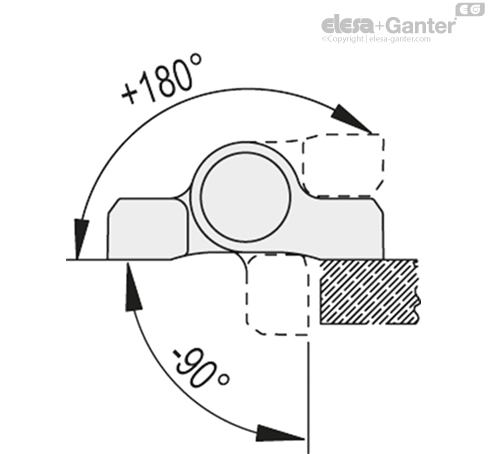

Maksimum 270° (birbirine bağlı iki yüzeyin aynı derecede olduğu durumlarda 0° olan -90° ve +180°).
Dönüş açısı limitini geçmeyin böylece geri çekme yayının doğru çalışmasını etkilemezsiniz.

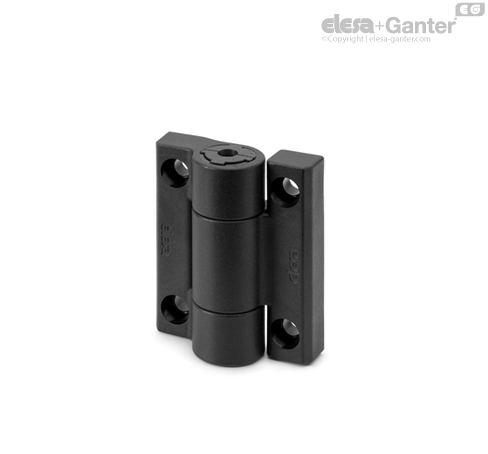

CFU-RA menteşenin ana özelliği, açarken ve kapatırken kapının dirençli torkunu değiştirme seçeneğidir.
Bu sayede kapıyı zaman zaman sabit bir konumda kilitlemekte de kullanılabilir.

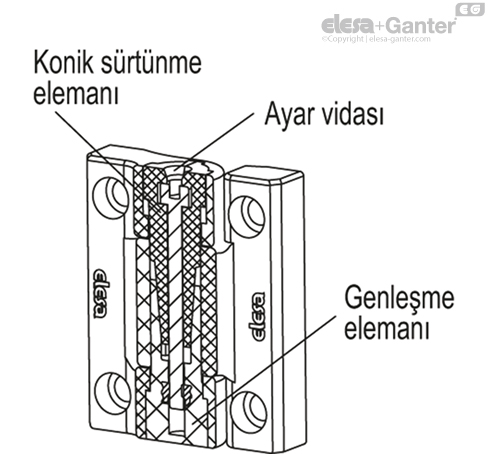

Ayar sistemi (ELESA patentli), menteşenin ekseninde bulunan ve menteşenin dirençli torkunun her iki yönde kontrollü bir şekilde artırılmasını veya azaltılmasını sağlayan özel bir vidaya kuvvet uygulanarak etkinleştirilir.
Bu konik yüzeylerin özel geometrileri ve kullanılan farklı malzemelerin özel katkı maddeleri kullanılarak elde edilen tribolojik özellikleri, dirençli torkun zaman içerisinde korunmasının optimize edilmesini olanaklı kılmıştır.
Kapıyı belirli bir konumda kilitlemek için maksimum tork yaklaşık 5 Nm’dir (ayar vidasına 3 Nm civarında bir tork uygulanarak elde edilmiş yaklaşık değer). Kapının hareket ettirilebilmesi gereken uygulamalarda maksimum kilitleme torku daha düşük olabilir.
Zamanla ve ayrıca çevre koşullarının bir sonucu olarak, istenen dirençli torku tekrar ayarlamak ve korumak için ayar vidasını kullanmak gerekli olabilir.
Uygulamanız için uygun tipte ve doğru sayıda menteşeyi seçmek için bkz. Kılavuzlar.
| Direnç testleri | EKSENEL GERİLME | RADYAL GERİLME | 90° AÇILI GERİLİM | |||
| Açıklama | Maksimum çalışma yükü Ea [N] | Kırılma yükü Ra [N] | Maksimum çalışma yükü Er [N] | Kırılma yükü Rr [N] | Maksimum çalışma yükü E90 [N] | Kırılma yükü R90 [N] |
| CFU-RA.67 | 900 | 3000 | 700 | 4500 | 800 | 3600 |
