GN 586.2
78711-R,20
78710-R,10
78712-R,50
ellerGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
ellerGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Yük halkası
Çelik 1.6541
Taşıma kılıfı
Çelik
Vida
Çelik
Tespit halkası (yay)
Çelik
RFID aktarıcı
Frekans 13,56 MHz (HF, IEC 15693)

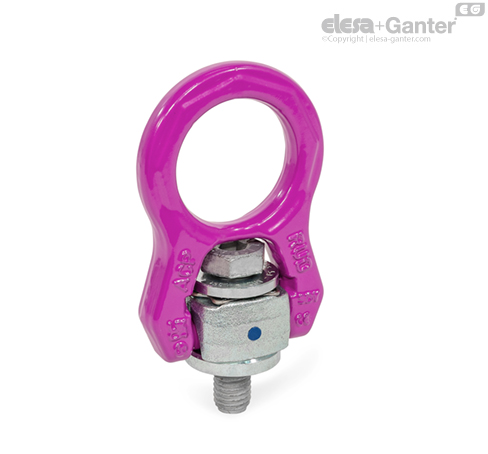

Döner yük halkaları GN 586.2, ayrı kaldırma takımları ve bağlama ekipmanlarıyla kullanılır. Bunlar yük taşıyan ekipmanlara veya doğrudan yükün kendisine vidalanır ve herhangi bir yönden yükleri absorbe edebilir.
Entegre yay mekanizması, yük halkasının kaldırma ve bağlama sırasında yüke uygun bir yönde dönerek istenmeyen lateral yüklerin önlenmesini sağlar.
Nominal yük kapasitesi kasada belirtilmektedir. Döner yük halkaları GN 586.2, Makine Direktifi 2006/42/EC ve DGUV kuralları GS-HM-36 ile uyumludur.
Entegre RFID aktarıcı, örneğin belirtilen düzenli denetleme sırasında kaldırma takımını net bir şekilde belirtir ve tanımlar.
| d1 | F1 | F2 |
| t cinsinden maks. | t cinsinden maks. | |
| (Güvenlik faktörü 4:1) | (Güvenlik faktörü 4:1) | |
| M 8 | 0.7 | 0.7 |
| M 10 | 1 | 1 |
| M 12 | 1.35 | 1.35 |
| M 16 | 2.5 | 2.5 |
| M 20 | 4 | 4 |
| M 24 | 6.3 | 6.3 |
| M 30 | 8 | 8 |
Belirtilen yük değerleri, -40 °C ile +200 °C arasındaki çalışma sıcaklığı aralığı için geçerlidir. Diğer bilgiler kullanım talimatlarında bulunmaktadır.
1. Kaldırma noktasının aşınma düzeyini belirlemek için aşınma işaretlerini dikkatlice kontrol edin. Bu işaretler, dış konturun tamamını veya deliğin konturunu kaplıyorsa, bağlama noktası hizmet ömrünün sonuna gelmiştir ve değiştirilmesi gerekir.
2. Kaldırma noktası bükülmüşse veya hasar veya çatlak belirtileri gösteriyorsa, kullanılması artık güvenli değildir.
Bu durumların herhangi birinde kaldırma noktasının değiştirilmesi gerekir.
Çalıştırma talimatlarındaki bilgilere kurulum, ilk çalıştırma ve kullanım sırasında uyulmalıdır. Bu talimatlar ürünle birlikte verilmektedir ve elesa-ganter.tr adresinde dijital olarak sağlanmaktadır.
