GN 5861
78711-R,20
78710-R,10
78712-R,50
ellerGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
ellerGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Tip
Gergi halkası
Çelik 1.6541
Taşıma kılıfı
Çelik 1.6541
Flanş üzerine kaynaklanmış
Çelik 1.6541

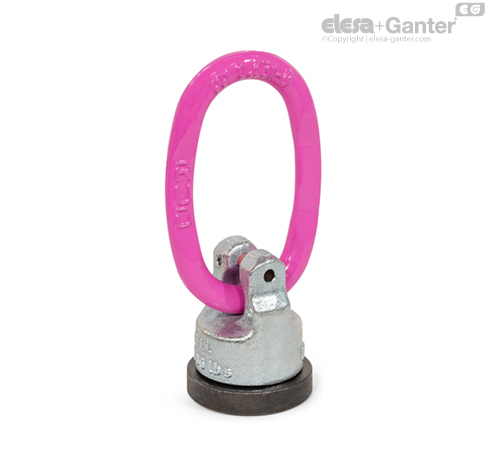

Yük halkaları GN 5861, bir bilyeli yatak yardımıyla döner ve ayrı kaldırma takımları ve bağlama ekipmanlarıyla kullanılır. Bunlar yük taşıyan ekipmanlara veya doğrudan yükün kendisine kaynak yapılır ve herhangi bir yönden yükleri absorbe eder. Büyük halka bağlamayı kolaylaştırır.
Nominal yük kapasitesi halkada belirtilmektedir. Yük halkaları GN 5861, Makine Direktifi 2006/42/EC ve DGUV kuralları GS-HM-36 ile uyumludur.

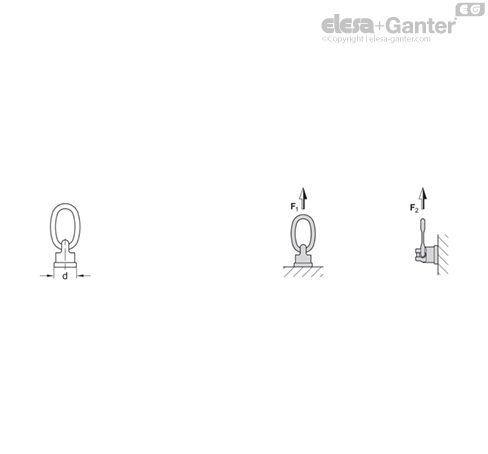

| Çap d | Nominal yük kapasitesi | F1 | F2 |
| t (WLL) cinsinden | t cinsinden maks. | t cinsinden maks. | |
| 40 | 0.63 | 0.63 | 0.63 |
| 46 | 1.5 | 1.5 | 1.5 |
| 61 | 2.5 | 2.5 | 2.5 |
| 78 | 4 | 4 | 4 |
| 95 | 5 | 6.7 | 5 |
| 100 | 8 | 10 | 8 |
Belirtilen yük değerleri, -40 °C ile +200 °C arasındaki çalışma sıcaklığı aralığı için geçerlidir. Diğer bilgiler kullanım talimatlarında bulunmaktadır.

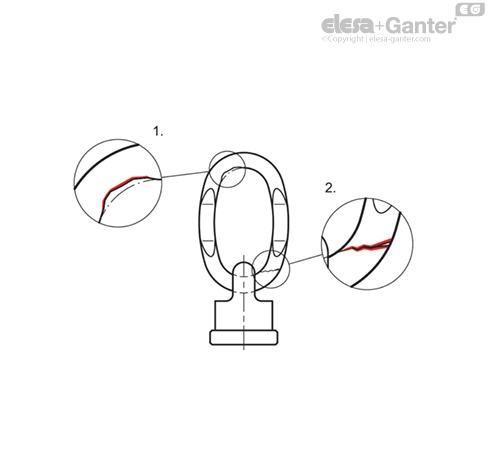

1. Aşınma en kesitin %10’unu aşıyorsa, kaldırma noktası aşınmıştır ve hizmet ömrünün sonuna gelmiştir.
2. Yük halkası bükülmüşse veya hasar veya çatlak belirtileri gösteriyorsa, kullanılması artık güvenli değildir.
Bu durumların herhangi birinde kaldırma noktasının değiştirilmesi gerekir.
Çalıştırma talimatlarındaki bilgilere kurulum, ilk çalıştırma ve kullanım sırasında uyulmalıdır. Bu talimatlar ürünle birlikte verilmektedir ve elesa-ganter.tr adresinde dijital olarak sağlanmaktadır.

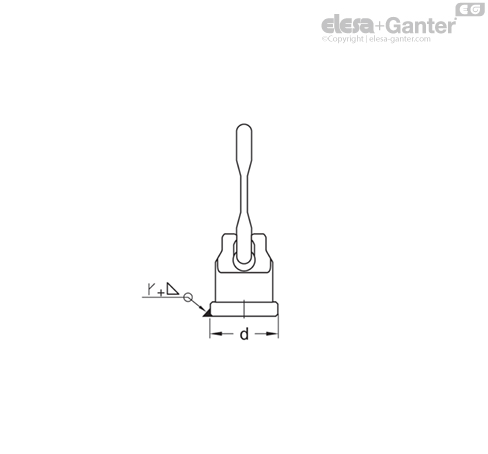

| Çap d | Kaynak dikişinin boyutu |
| 40 | a4 |
| 46 | a5 |
| 61 | HY 3 + a5 |
| 78 | HY 3 + a6 |
| 95 | HY 3 + a8 |
| 100 | HY 3 + a10 |
Kaynaklama işlemi, ISO 9606-1 sertifikalı bir kaynakçı tarafından gerçekleştirilmelidir.
