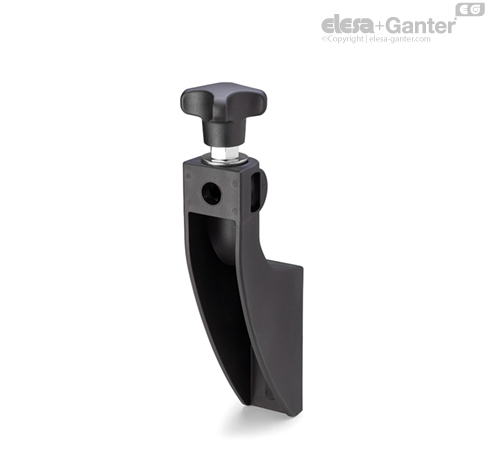

SPFM

Orta kılavuz rayı braketleri

Özellikler ve uygulamalar

Kılavuz rayın bir doğrusal konumlandırması gerektiğinde özellikle uygundur.

Gerekli durumlarda halka başlı vidanın dikey veya yatay konumlandırılması montajı geliştirir. Vida montajı için maksimum torku 39 Nm.

Talep üzerine aksesuarlar

DSG: kılavuz rayı braketi için ara parça, cam elyafı ile güçlendirilmiş teknopolimer, siyah renk, mat kaplama.

Montaj talimatları

• Kılavuz kanalı braketini oturtun (Şekil 1).

• Halka başlı vidaya contayı yerleştirin ve topuzu ya da somunu sıkın (Şekil 2).

• Gözü yatay veya dikey pozisyonda yuvasına yerleştirin (Şekil 3).

• Kılavuz pimi kenetleme deliğine yerleştirin, doğrusal konumlandırmayı ayarlayın ve sıkıştırın (Şekil 4).
