SPR.

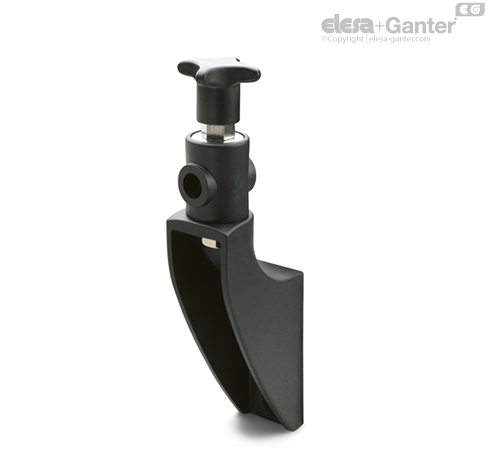

Kılavuz kanal braketleri

Özellikler ve uygulamalar

Kılavuz rayın doğrusal ve açısal olarak yerleştirilmesi gerektiğinde özellikle uygundur.

Vida montajı için maksimum tork 39 Nm.

Talep üzerine aksesuarlar

DSG: kılavuz rayı braketi için ara parça, cam elyafı ile güçlendirilmiş teknopolimer, siyah renk, mat kaplama.

Montaj talimatları

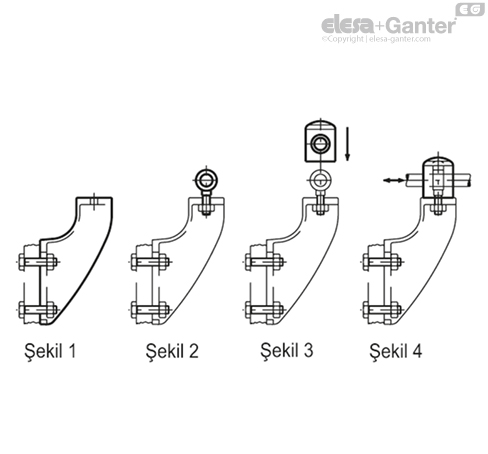

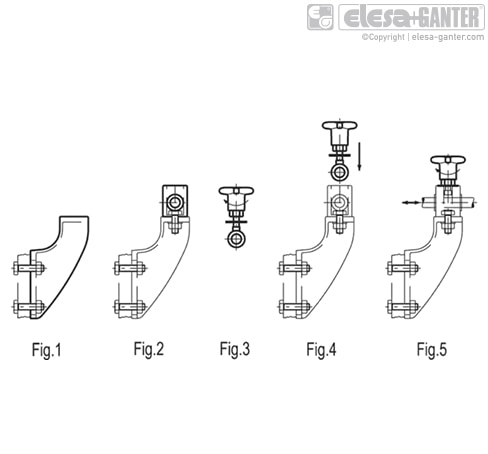

• Kılavuz kanalı braketini oturtun (Şekil 1).
• Kılavuz kanalı silindirini destek deliğine vida, somun ve conta (şekil 2) kullanarak monte edin.
• Göz kılavuz kanalı silindirini monte edin. (Şekil 3)
• Kılavuz pimini ve kılavuz kanalı silindirini deliğe yerleştirin. Doğrusal ve açısal konumunu ayarlamak için somunu sıkın (Şek. 4).
