Ana özellikler
Kasa
Cam elyafı ile güçlendirilmiş poliamid bazlı (PA) teknopolimer, siyah renk, mat yüzey.
Asetal reçine bazlı (POM) teknopolimer, siyah renk, mat kaplamalı tespit klipsi.
Klavyeli plaka
Gres, yağ, alkol ve mineral asitlere dirençli polikarbonat.
Koruma sınıfı
Genel bilgiler
Özellikler ve uygulamalar

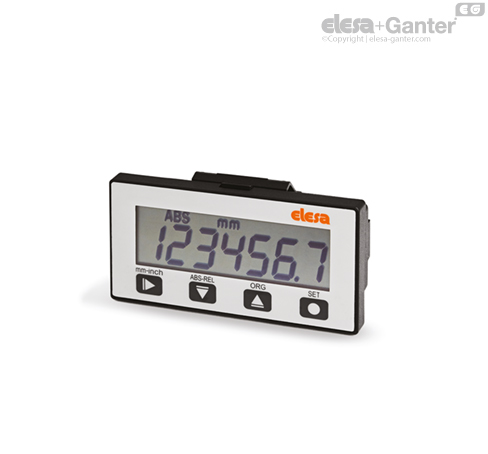

Özel bir sensöre bağlı MPI-R10 ölçüm sistemi FC-MPI, manyetik bant ile kombine olarak M-BAND-10, doğrusal ve açısal yer değişiminin ölçümü için eksiksiz bir sistemdir (minimum 65 mm yarıçap ile).
Montajı son derece kolay olup hassas hizalama ve konumlandırma yapılmasını sağlayarak gereken süreyi ve işleme prosedürlerini en aza indirir.
- Tespit kanatlı (ELESA PATENTİ) bir sistem sayesinde, cihazın panelden montaj ve demontaj işlemleri maksimum kolaylıkta gerçekleştirilir.
- 12 mm uzunlukta ve özel karakterler içeren 7 haneli LCD
- 4 çok fonksiyonlu tuş ile programlanabilir.
- Milimetre, inç ya da açısal derece cinsinden görüntülenen değerler.
- Mutlak veya artımlı mod ekranı.
- 10’a kadar programlanabilir aralık değeri.
- 32 hedef konum saklama ve görüntüleme.
- Uzun ömürlü dahili lityum pil.
- Batarya değişimi sırasında tamponlu bellek.
- Kolay takma-çıkarma için bastırılarak oturtulan tertibat sistemli FC-MPI konnektör için yuva.
Daha fazla bilgi için kullanım talimatlarını okuyun.
| Mekanik ve elektriksel özellikler |
|---|
| Güç kaynağı | Lityum pil 1/2 AA 3.6 V (ürünle birlikte verilir). |
| Pil ömrü | 3 yıl |
| Ekran | 12 mm uzunlukta ve özel karakterler içeren 7 haneli LCD |
| Okuma ölçeği | -199999; 999999 |
| Ondalık hanelerin sayısı | programlanabilir |
| Programlanabilir ölçüm ünitesi | mm, inç, derece (açı) |
| Maksimum çalışma hızı | 1 ÷ 5 m/s programlanabilir (1) |
| Çözünürlük (2) | 0,01 mm - 0,001 in - 0,01° |
| Hassaslık (3) | ±0.03mm |
| Tekrar doğruluğu (4) | 0,0002xL mm (L, mm cinsinden ölçüdür) |
| Kendini tanılama | Pil kontrolü, sensör kontrolü, manyetik bant kontrolü |
| Koruma seviyesi | IP54 ila IP67 |
| Çalışma sıcaklığı | 0 ÷ 50 °C |
| Depolama sıcaklığı | -20 ÷ +60 °C |
| Bağıl nem | Yoğunlaşma olmadan 25°C'de maksimum %95 |
| Ortam | kapalı alanda kullanım |
| Rakım | 2000 m’ye kadar |
(1) Okuma hızı pil ömrünü etkiler.
(2) Çözünürlük: Sistemin görüntüleyebileceği en küçük uzunluk değişikliği.
(3) Hassaslık: Sistemin ölçtüğü değerin gerçek değere göre maksimum sapması.
(4) Tekrarlanabilirlik: Münferit ölçümler yapıldığında, aynı numunenin ölçüm serisi arasındaki yakınlık derecesi (ölçüm koşulları değişikliğe uğramaz).
Aksesuarlar
Kablolu manyetik sensör
FC-MPI ayrı olarak sipariş edilir.
Talep üzerine aksesuarlar
Manyetik bant M-BAND-10.
Diğer uygulamalar
Talep üzerine özel uygulamalar
Özel plaka ekranı kişiye özel grafik semboller, işaretler ya da yazılar ile temin edilebilir.
Kullanım talimatları
Montaj talimatları
- Levha (0,7÷2 mm kalınlık) şablondaki boyutlara uygun olarak delinir.
- Kasa yerleştirilmeden önce tüm delme çapakları giderilir.
- Kasanın alt bölümü yuvaya yerleştirilir ve tam yerleşme sağlanana dek bastırılır (Şekil 1).
Pil değiştirme talimatları
- Gösterge, düz tornavida yardımıyla tespit kanadına baskı uygulanıp durdurma parçasına kadar getirilerek yerinden çıkarılır (Şekil 2).
- AISI 304 paslanmaz çelik kendinden diş açan vida TORX®* T06 aletinin altı loblu soketi ile sökülür ve kapak plakası çıkarılır (Şekil 3).
- Kutupların ters olmamasına dikkat edilerek pil yerleştirilir (kapakta gösterilen konuma bakınız).
- Pil değişimi 10 saniye (tampon güç kaynağının süresi) içerisinde yapılırsa yapılandırma parametreleri kaybolmaz.
* TEXTRON INC. tescilli ticari markası.
