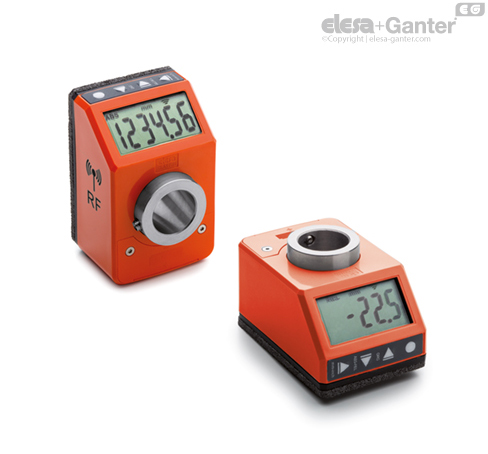

DD52R-E-RF

Elektronik konum göstergesi

Özellikler ve uygulamalar

Batarya güç kaynaklı DD52R-E-RF konum göstergeleri her konumda geçiş yapan şaftlarda kullanılarak makine bileşeninin sade veya kademeli konumlandırmasında okuma yapılmasını sağlar.

12.0 mm yüksekliğinde 6 haneli ekran uzak mesafeden ve farklı açılardan mükemmel okunurluk sağlar.

Transparan teknopolimer cam LCD ekranı kaza sonucu oluşan darbelere karşı korur.

Kullanım modunda, 4 işlev düğmesi kullanılarak, kademeli veya sade modu, ölçü birimini (mm, inç veya derece) seçmek, sade sayacı sıfırlamak veya önceden ayarlanan kaynak değerini ve aralık değerini yüklemek mümkündür.

Programlama modunda, 4 işlev düğmesiyle, şaftın bir dönüşünden sonra okumayı, dönüş yönünü, hizalamayı, çözünürlüğü, (görüntülenen ondalık hane sayısını), kaynak değeri ve aralık değerini, maksimum dönüş hızını programlamak ve farklı seçenekler arasından tuşların işlevlerini ayarlamak mümkündür.

Dahili pilin, 2.5 yıllık bir pil ömrü vardır. Pilin değiştirilmesi gerektiğinde ekranda özel bir sembol görünür. Göstergeyi tahrik şaftından çıkarmaya ve konfigürasyon parametrelerini kaybetmeye gerek olmadan, ön kapağı (Şekil 1) çıkararak pil kolayca değiştirilebilir.

HIZLI KONUMLANDIRMA SİSTEMİ

DD52R-E-RF göstergeler (Elesa Patentli), radyo frekansı (RF) aracılığıyla UC-RF kontrol ünitesine bağlanır ve makine parçalarının hızlı konumlandırılması için kablosuz bir sistem oluşturur (şek.2).

Kablosuz bağlantı aşağıdakileri sağlar:

• geçerli konumun okunması

• hedef konumun ayarlanması

• tüm çalışma parametrelerinin konfigürasyonu

Radyo frekansı sistemi ağı, farklı makinelerin aynı mekanda karşılıklı girişim yapmadan var olmasını sağlar.

Bu sistem özellikle sık format değişikliği gerektiren uygulamalar için uygundur, böylece makine parçalarının hedef/mevcut pozisyonunun doğru ayarlanmasını sağlar ve ayrıca bir güvenlik sistemi oluşturur. Doğrusu, tek bir DD52R-E-RF gösterge bile hedef pozisyona yerleştirilmediği takdirde, PLC makinenin üretim döngüsünün başlatılmasına izin vermez, böylece üretim sorunlarının önüne geçer.

Sistemin kurulumu, kontrol ünitesi ve göstergeler arasında bağlantı kablolarının kullanımını gerektirmediğinden, hızlı ve kolay bir şekilde gerçekleştirilir.

İlave teknik bilgi için bkz. "kullanım talimatları".





(1) Kullanım talimatlarına bakınız

(2) Varsayılan: 600 r.p.m.

600 r.p.m. hıza kadar yüksek dönüş hızları kısa süreler için sağlanır.

Maksimum hız değeri, tahrik sayısı ve iletimlerin frekansı pil ömrünü etkiler.

Pilin ömrü kullanım koşullarına (kurulum, sıcaklık, ...) bağlıdır. Belirtilen değer, >20 °C ve <30 °C sıcaklık koşullarında ve varsayılan kurulumda yapılan bir tahmindir. Ayrıca bu değer, cihazın Elesa fabrikasından çıktığı zamanki durumunu dikkate alır. Uzun depolama süreleri, cihaz kullanılmaya başlandığında pil ömrünün tahmininde her zaman dikkate alınmalıdır.

Montaj talimatları

1. Arkadaki referans pimine uyması için milin merkezine 30 mm mesafede Ø 6 mm'ye 10 mm bir delik açın.
2. Göstergeyi şafta oturtun ve referans piminin deliğe oturduğunu kontrol edin.
3. Başsız vidayı altıgen soket ve kapak ucu UNI 5929-85 ile sıkarak yatağı mile kenetleyin.



Talep üzerine aksesuarlar (ayrıca sipariş verilir)

• MDX-52: poliamit bazlı (PA) teknopolimer topuz.
• BSA52-E: milli kilit için kalıp döküm çinko alaşım tabanlar, epoksi reçine kaplama, siyah renk, mat kaplama. GN 302 kalıp döküm çinko alaşım manivela gövdeli ayarlanabilir kol ve AISI 304 paslanmaz çelik kenetleme parçası. Göstergenin ilgili pimine oturmak için üzerinde Ø 6,1 mm delik bulunur. Kol, sağ ya da sol tarafta konumlandırılır. İki silindirik başlı vida (ürün ile birlikte verilmez) ile makineye sabitlenir.



• RB52-SST: kara oksit çelik kısaltma manşonları.

Uyumluluk

Elektronik göstergeler “-W2”, sadece aynı “-W2” versiyonunun elektronik göstergeleriyle ve kontrol ünitesiyle uyumludur.
