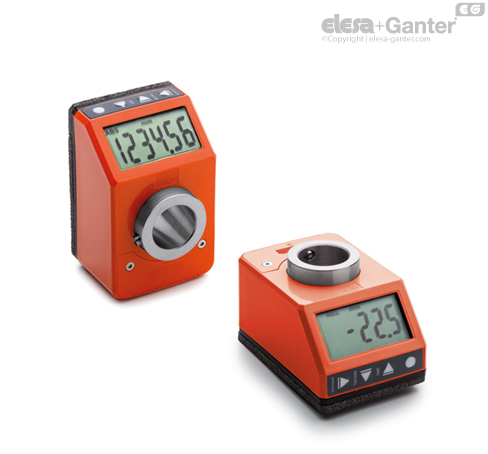

DD52R-E
DD52R-E
Elektronik konum göstergeleri
pil gücü, direkt sürücülü, 6 basamaklı ekran, teknopolimer
pil gücü, direkt sürücülü, 6 basamaklı ekran, teknopolimer
Ana özelliklerGenel bilgiler
Montaj talimatlarıAksesuarlar
Ana özellikler
Taban ve kasa
Yüksek dirençli poliamit bazlı (PA) teknopolimer.
Siyah taban.
Aşağıdaki renklerde kasa:
- C1: RAL 7021 gri-siyah, parlak kaplama.
- C2: RAL 2004 turuncu, parlak kaplama.
- C3: RAL 7035 gri, parlak kaplama.
- C55: RAL 5005 mavi renk, parlak kaplama.
Mükemmel sızdırmaz contalı AISI 304 paslanmaz çelikten UNI 6955 TORX®T06 altı yuvalı soketli vida dişli kapak. (TEXTRON INC. tarafından tescilli bir markadır).
Taban ve koruma kasası arasındaki, yüksek performanslı bir mühürleme malzemesi kullanılarak yapılan bağlama, toz ve sıvı girişini önlemeye ek olarak, kullanım sırasında bunların ayrılmasını önler.
Başlık
Ø 20 mm H7 ayarlı delikli AISI 304 paslanmaz çelik, şafta AISI 304 paslanmaz çelik başsız vida, altıgen soket ve kapak ucu UNI 5929-85 (mevcut üründe mevcut) ile bağlanır.
Cam
Transparan poliamit bazlı (PA-T) teknopolimer, kasanın üzerine mühürleyerek kalıplanmıştır. Çözücülere, yağlara, greslere ve diğer kimyasal maddelere karşı dirençlidir (temizlik işlemleri sırasında alkolle temasından kaçının).
Ekran
- 12.00 mm yüksekliğinde ve özel karakterli 6 haneli LCD.
Görselleştirme parametreleri operatör tarafından uygun düğmelerle ayarlanabilir ve değiştirilebilir.
- değerler mm, inç veya derece olarak görüntülenir.
- kullanım için mod ekranı (sade veya kademeli mod)
- okuma hizalaması (sağa veya ters).
Klavye
Polyester membran. Çözücülere, alkole, asitlere, alkalilere dayanıklı.
İç conta
Kasa ile başlık arasında NBR sentetik kauçuktan O halka ön contası.
Tabanın arka oyuğunda NBR sentetik kauçuk içindeki çift O halkası contalı pirinç yatak (DD52R-E-SST-IP67).
Arka conta
Köpük polietilen, birlikte verilir.
Standart uygulamalar
Genel bilgiler
Özellikler ve uygulamalar
Batarya güç kaynaklı DD52R-E konum göstergeleri her konumda geçiş yapan şaftlarda kullanılarak makine bileşeninin sade veya kademeli konumlandırmasında okuma yapılmasını sağlar.
12.0 mm yüksekliğinde 6 haneli ekran uzak mesafeden ve farklı açılardan mükemmel okunurluk sağlar.
Transparan teknopolimer cam LCD ekranı kaza sonucu oluşan darbelere karşı korur.
Çalışma modunda, 4 fonksiyon tuşunu kullanarak artışlı veya mutlak modu ya da ölçüm birimini (mm, inç veya derece) seçmek, mutlaka sayacı sıfırlamak veya önceden ayarlanmış kaynak değer ve önceden ayarlanmış sapma değer yüklemek mümkündür.
Programlama modunda, 4 fonksiyon tuşunu kullanarak şaftın bir dönüşünden sonra okumayı, dönüş yönünü, ekran yönünü, çözünürlüğü (görüntülenen onlu basamak sayısı), kaynak değer ve sapma değeri, maks. dönüş hızını programlamak ve tuşların fonksiyonlarını mevcut olan farklı opsiyonlara ayarlamak mümkündür.

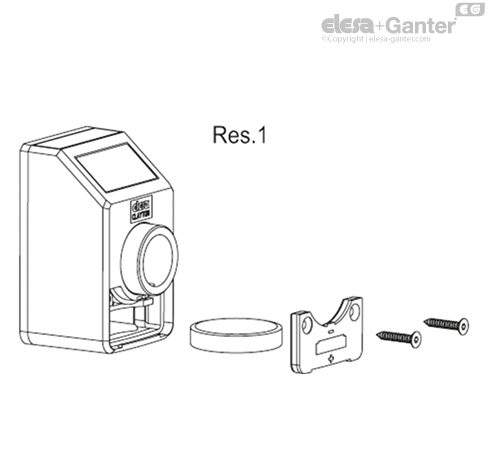

Dahili pilin, 5 yıllık bir pil ömrü vardır. Pilin değiştirilmesi gerektiğinde ekranda özel bir sembol görünür. Göstergeyi tahrik şaftından çıkarmaya ve konfigürasyon parametrelerini kaybetmeye gerek olmadan, ön kapağı (Şekil 1) çıkararak pil kolayca değiştirilebilir.
İlave teknik bilgiler Kullanım Talimatlarında yer almaktadır.
| Mekanik ve elektriksel özellikler | |
|---|---|
| Gerdirme beslemesi | Lityum pil CR2450 3.0 V |
| Pil ömrü | 5 yıl kadar |
| Ekran | 12 mm yükseklikte ve özel karakterlere sahip 6 haneli LCD |
| Okuma ölçeği | -199999; 999999 |
| Ondalık hanelerin sayısı | programlanabilir (1) |
| Ölçüm birimi | mm, inç, derece programlanabilir programlanabilir (1) |
| Maks. dönüş hızı | 300/600/1000 r.p.m (2) programlanabilir (1) |
| Çözünürlük | 10.000 darbe / devir |
| Koruma sınıfı | IP65 veya IP67 |
| Çalışma sıcaklığı | 0 ÷ 50 °C |
| Depolama sıcaklığı | -20 ÷ +60 °C |
| Bağıl nem | Yoğunlaşma olmadan 25°C'de maksimum %95 |
| Girişim koruması | Direktif 2014/30/EU (EMC) ile uyumludur |
(1) Kullanım talimatlarına bakınız
(2) Varsayılan: 600 r.p.m.
600 r.p.m. hıza kadar yüksek dönüş hızları kısa süreler için sağlanır.
Maks. hızın değeri pil ömrünü etkiler.
Pilin ömrü kullanım koşullarına (kurulum, sıcaklık, ...) bağlıdır. Belirtilen değer, >20 °C ve <30 °C sıcaklık koşullarında ve varsayılan kurulumda yapılan bir tahmindir. Ayrıca bu değer, cihazın Elesa fabrikasından çıktığı zamanki durumunu dikkate alır. Uzun depolama süreleri, cihaz kullanılmaya başlandığında pil ömrünün tahmininde her zaman dikkate alınmalıdır.
Montaj talimatları
Montaj talimatları
- Arkadaki referans pimine uyması için milin merkezine 30 mm mesafede Ø 6x10 mm bir delik açın.
- Göstergeyi şafta oturtun ve referans piminin deliğe oturduğunu kontrol edin.
- UNI 5929-85 uyarınca başsız vidayı altıgen soket ve kapak ucu ile sıkarak yatağı şafta kenetleyin.
Aksesuarlar
Talep üzerine aksesuarlar (ayrıca sipariş verilir)
- RB52-SST: kara oksit çelik kısaltma manşonları.
- MDX-52: poliamit bazlı (PA) teknopolimer topuz.
- BSA52-E: milli kilit için kalıp döküm çinko alaşım tabanlar, epoksi reçine kaplama, siyah renk, mat kaplama. GN 302 kalıp döküm çinko alaşım manivela gövdeli ayarlanabilir kol ve AISI 304 paslanmaz çelik kenetleme parçası. Göstergenin ilgili pimine oturmak için üzerinde Ø 6,1 mm delik bulunur. Kol, sağ ya da sol tarafta konumlandırılır. İki silindirik başlı vida (ürün ile birlikte verilmez) ile makineye sabitlenir.
