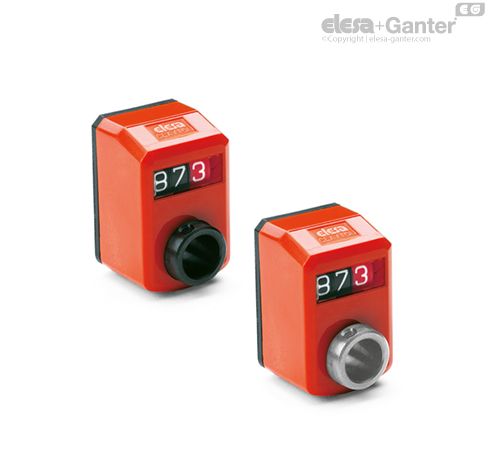

Ana özellikler
Taban ve kasa
Yüksek dirençli poliamit bazlı (PA) teknopolimer.
Siyah taban.
Aşağıdaki renklerde kasa:
- C2: RAL 2004 turuncu, parlak kaplama.
- C3: RAL 7035 gri, parlak kaplama.
- C1: RAL 7021 gri-siyah, parlak kaplama.
- C55: RAL 5005 mavi renk, parlak kaplama.
Taban ve kasa arasındaki ultrasonik kaynak ayrılmayı ve içeri toz girmesini engeller.
Cam
Transparan poliamit bazlı (PA-T) teknopolimer, kasanın üzerine mühürleyerek kalıplanmıştır. Çözücülere, yağlara, greslere ve diğer kimyasal maddelere karşı dirençlidir (temizlik işlemleri sırasında alkolle temasından kaçının).
Ekran
Mille kontrole edilen mekanizmanın başlangıç konumundan (0) kaydığını gösterir.
Üç haneli makaralı sayaç. Kırmızı makaralardaki haneler ondalık değerleri gösterir.

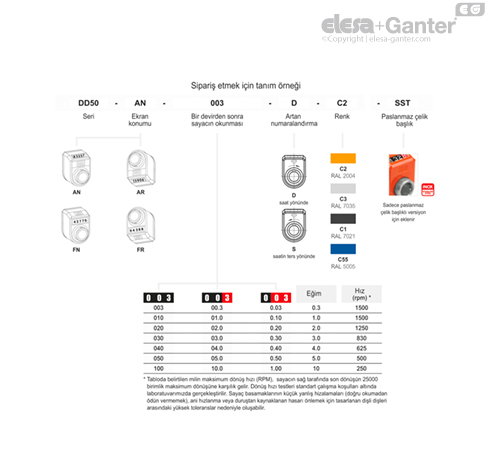

Gösterge farklı pozisyonlarda olabilir (bkz. "Sipariş için tanım örneği").
- AN: eğimli ekran, sayaç yukarı konumda.
- AR: eğimli ekran, sayaç aşağı konumda.
- FN: ön ekran, sayaç yukarı konumda.
- FR: ön ekran, sayaç aşağı konumda.
İç conta
Kasa ile başlık arasında NBR sentetik kauçuktan O halka ön contası.
Arka conta
Köpük polietilen, birlikte verilir.
Standart Uygulama
Ø 10 mm H7 ayarlı delikli burç, ürünle birlikte verilen altıgen soketli ve kapak uçlu başsız vida ile şafta oturtma.
- DD50: kara oksit çelik başlık.
- DD50-SST: AISI 303 paslanmaz çelik taşıyıcılar.
Döndürme yönü
- D: saat yönünde. Başlığın saat yönünde dönüşü ile artan değerler.
- S: saat yönünün tersine. Başlığın saat yönünün tersine dönüşü ile artan değerler.
Ağırlık
22 grams.
Genel bilgiler
Ergonomi ve tasarım
Kompakt silindir sayaç, hızlı okuma için ergonomik tasarımlı haneler. Büyüteçli camla sayacın okunabilirliği artmıştır.
Özellikler ve uygulamalar
Doğrudan tahrikli dijital pozisyon göstergeleri, makine bileşeninin doğrudan okumasını sağlamak için her pozisyonda dingillerden geçirilerek monte edilebilir. Ayrıca, motor tahrikli uygulamalar için de uygundur (bkz. aşağıdaki "Sipariş için tanım örneği").
Talep üzerine özel uygulamalar
Talep üzerine özel uygulamalar
- Bir dönüşten sonra özel okuma.
- Farklı renklerde kasa.
- IP 67 koruma sınıfı ile tamamen kapatılmış dijital pozisyon göstergeleri, bkz. EN 60529 tablo tabanın arka boşluğunda çift mühür halkalı pirinç yatak ile elde edilir.
